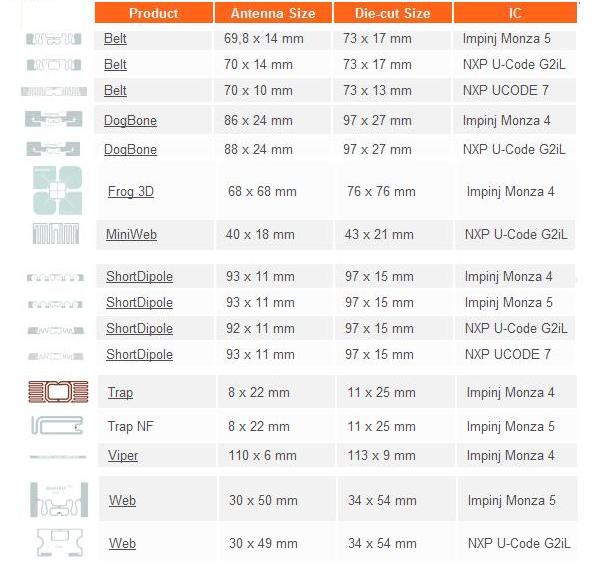

스마트랙(SMARTRAC) : samarrtrac_UHF_inlays_product_card 카타로그

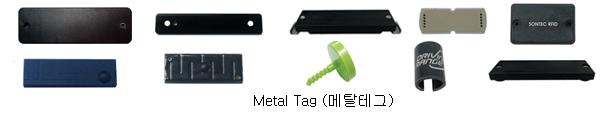

메탈태그 Metal tag & 사용분야 : 장거리 메탈 태그, 반도체 설비 이력관리 ,시설물 공정 관리 및 소형 자산 관리 건설 철강 자재관리, 고온 금형 관리,공구 관리 등 소형 부품 관리 및 총기관리 선재 제품 또는 후판에 부착,설비 및 시설물 관리,소형 메탈 환경,장거리 메탈 태그, 자석 부착형 수목관리 전용 태그 ,골프채 입출 관리 및 보안관리,CD용 태그




Alien Family of EPC Gen 2 RFID Inlays Tag 900Mhz,13.56Mhz 카타로그

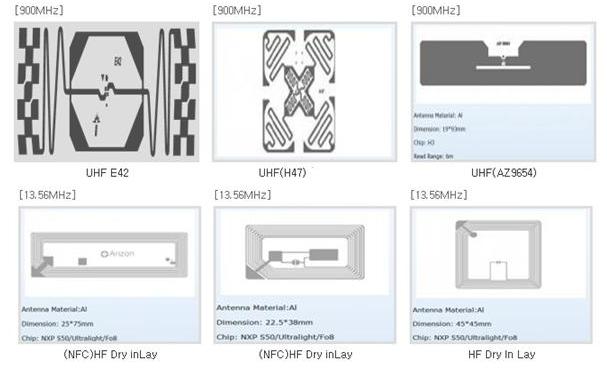

Arizon(아리존), 쿤레이 Chip RFID Label Tag:900MHz,13.56MHz,카드Tag,특수태그,Chip


* AZ-9662 (Alien 9662) --- Chiptk : Higgs, 메모리 : User 512 Bit, ISO18000-6C Gen2, 860~960Mhz
인식거리 : 고정형 5~6m, 안테나 Size : 70 x 17mm, Dry inlay, Wet

* AZ-9654 (Alien 9654) --- Chiptk : Higgs, 메모리 : User 512 Bit, ISO18000-6C Gen2, 860~960Mhz
인식거리 : 고정형 5~6m, 안테나 Size : 93 x 19mm, Dry inlay, Wet
* AZ-9620 (Alien 9620) --- Chiptk : Higgs, 메모리 : User 512 Bit, ISO18000-6C Gen2, 860~960Mhz
인식거리 : 고정형 5~6m, 안테나 Size : 27 x 9.7mm, Dry inlay, Wet
* AZ-9610 (Alien 9610) --- Chiptk : Higgs, 메모리 : User 512 Bit, ISO18000-6C Gen2, 860~960Mhz
인식거리 : 고정형 5~6m, 안테나 Size : 44.5 x 10.4mm, Dry inlay, Wet
* AZ-9640 (Alien 9640) --- Chiptk : Higgs, 메모리 : User 512 Bit, ISO18000-6C Gen2, 860~960Mhz
인식거리 : 고정형 5~6m, 안테나 Size : 93 x 19mm, Dry inlay, Wet
* AZ-9634 (Alien 9634) --- Chiptk : Higgs, 메모리 : User 512 Bit, ISO18000-6C Gen2, 860~960Mhz
인식거리 : 고정형 5~6m, 안테나 Size : 46 x 44mm, Dry inlay, Wet

* AZ-F-43 (Impinj F-43) --- Chiptk : IM pinj, 메모리 : Monza4,5t, ISO18000-6C Gen2, 860~960Mhz
인식거리 : 고정형 2~2.56m, 안테나 Size : 30 x 20mm, Dry inlay, Wet
* AZ-B-42 (Impinj B-42) --- Chiptk : IM pinj, 메모리 : Monza4,5t, ISO18000-6C Gen2, 860~960Mhz
인식거리 : 고정형 2~2.56m, 안테나 Size : 26 x 12mm, Dry inlay, Wet
* AZ-E-52 (Impinj E-52) --- Chiptk : IM pinj, 메모리 : Monza4,5t, ISO18000-6C Gen2, 860~960Mhz
인식거리 : 고정형 2~2.56m, 안테나 Size : 30 x 20mm, Dry inlay, Wet
Br> * AZ-AR-G (NXP AR-G) --- Chiptk : NXP, 메모리 : S50,S20, ISO14443A, 15693A, 13.56Mhz
인식거리 : 고정형 5~6 Cm, 안테나 Size : 38 x 22.5mm, Dry inlay, Wet
* AZ-AR-G (NXP AR-T) --- Chiptk : NXP, 메모리 : S50,S20, ISO14443A, 15693A, 13.56Mhz
인식거리 : 고정형 5~7Cm, 안테나 Size : 45 x 45mm, Dry inlay, Wet
* AZ-AR-45 (NXP AR-45) --- Chiptk : NXP, 메모리 : 1K(S50,S20), ISO14443A, 15693A, 13.56Mhz
인식거리 : 고정형 5~7Cm, 안테나 Size : 75 x 45mm, Dry inlay, Wet

* TagTech (TT-8654) --- Chiptk : NXP, Impinj, Alien, 메모리 : 1K(S50,S20),512 bit, ISO14443A, 15693A,18000-6c
13.56Mhz,900Mhz. 인식거리 : 고정형 5~7Cm, 안테나 Size :86 x 54mm,55 x 27mm, Dry inlay, Wet
* TagTech (TT-5527) --- Chiptk : NXP, Impinj, Alien, 메모리 : 1K(S50,S20),512 bit, ISO14443A, 15693A,18000-6c
13.56Mhz,900Mhz. 인식거리 : 고정형 5~7Cm, 안테나 Size :86 x 54mm,55 x 27mm, Dry inlay, Wet



Arizon(아리존) : RFID Label, Tag, 카드, 라벨특수, Chip : 900Mhz,13.56Mhz 카타로그



전파 식별 (RFID, radio frequency identification) 전파를 이용 먼거리 정보를 인식하는 기술
RFID Reader,RFID USN,RFID 기술,RFID 미들웨어,RFID tag,모바일 RFiD 프린터 용어 사용
UHF 900MHz.HF 13.56MHZ,Active 433MHz,Active 2.45GHz,LF 125Khz.LF 134KHz 제품>

RFID, radio frequency identification RFID시스템:RFID프린터 RFID라벨 태크 RFID 리더기 RFID프로그램


모바일 RFID 기반의 RTLS 시스템, 실시간 위치 추적 시스템 RTLS(Real-time locating system)
RFID System 구성 운용 : RFID PDA핸디터미널/고정형리더,RFID프린터,RFID라벨


Intermec RFID System EPC 시스템구성 : RFID PDA 핸디터미널/고정형리더,RFID프린터,RFID라벨

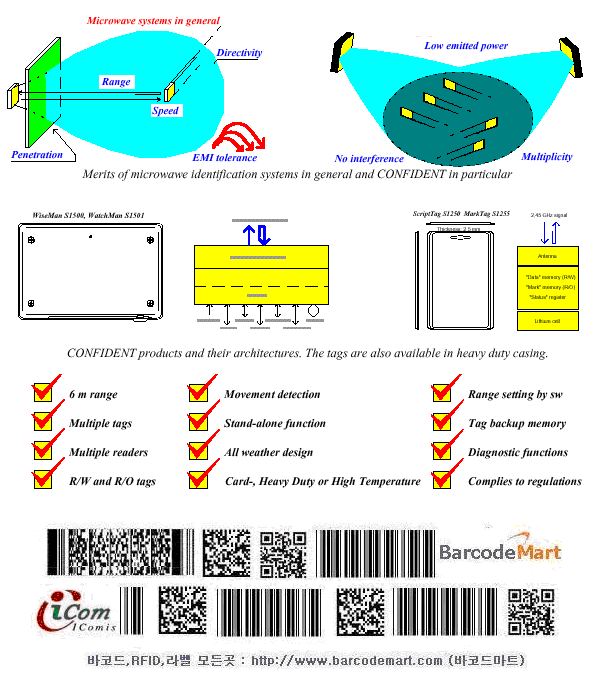

Product



S1250 ScriptTag

General purpose R/W card

S1255 MarkTag

Multiple access R/O card

S1450 ScriptTag HD

General purpose R/W tag in heavy duty casing

S1455 MarkTag HD

Multiple access R/O tag in heavy duty casing

S1456 SpeedTag HD

High speed R/O tag in heavy duty casing





S1500 WiseMan

R/W station with advanced functions

S1501 WatchMan

R/W station with basic functions




















HS200R-Series Read/Write Tags:
The HS200R-Series Tags incorporate from 64 bytes up to 32 KB of fast, random-access memory and are epoxy encapsulated to withstand the harshest industrial environments. Advanced digital signal processing techniques allow data transmission speed of 3,000 bytes per second while still using reliable, safe, low frequency RF. Escort Memory Systems' Tags are the only low-frequency RF Tags on the market with such high speed data transfer capability.

HS200XL-Series Read/Write Tags:
The HS200XL-Series Read/Write Tags incorporate from 64 bytes up to 32 KB of fast, random-access memory and are epoxy encapsulated to withstand the harshest industrial environments. Advanced digital signal processing techniques allow data transmission speeds of 3,000 bytes per second and can transfer up to 800 million bytes of data, without the need for battery replacement. Escort Memory Systems' Tags are the only low-frequency RF Tags on the market with such high speed data transfer capability. The six inch Read/Write range of the HS200XL-Series Tag makes them ideal for use in pallet based automated systems. Once the Tag is mounted, the pallet becomes "intelligent," and can carry with it all information regarding the product or material on the pallet

HS550A Wide-Field Read/Write Antenna:
The 16 inch wide RF field of the HS550A makes it ideal for use in factory automation environments where Tags will be moving at great speeds as they pass the Antennas.
To further ease installation, the distance from the Controller card to the Antenna can be up to 4000 feet. The hardy IP66 enclosure and high immunity to metal has made the HS550A a popular RFID solution in many industrial applications

HS850B Serial Eurocard Controller:
The HS850B Serial Eurocard Controller provides the complete interface between the serial port of the users' host computer and up to four HS-Series Antennas. Up to 45 HS850B Controller cards can be connected on one RS485 multidrop line, allowing a single host to control up to 180 Antennas. The connection between the Eurocard Controller and each Antenna is via two twisted pairs (four wires) with a maximum cable length of 1200 meters.

HS814/HS816 - Portable Reader/Writers:
Escort Memory Systems' HMS814 Reader/Writer can plug directly into Intermecs' Antares handheld Terminals to provide Portable Read/Write capabilities. For added flexibility, Escort Memory Systems offers the HMS816 Portable Reader/Writer which interfaces directly to the host (e.g. laptop, palmtop) via RS232 serial port.
The Portable RFID Reader/Writers form Escort Memory Systems allow flexible handheld identification and tracking solutions to a wide range of industries, such as automotive, material handling, electronics and food processing.















RFID SYSTEM 구축시 고려사항



RFID SYSTEM의 분류





RFID(Radio Frequency identication) SYSTEM은 data carrier system이라고도 부른다. card나 tag와 같은 소형기록매체(data carrier)와 reader 또는 readerwriter의 조합에 의해 전파를 사용, 개체식별이나 data 송,수신을 수행한다.

이런 system을 구축하는데 있어서 유의할 점을 살펴 보기 위해 우선, RFID SYSTEM의 개념 및 여러 가지로 분류를 해 둘 필요가 있다.





(1) Data carrier system의 개념
reader,reader/writer와 data carrier사이에 2개의coil이 접근해 있을 때, 한쪽 coil에 전파를 보내면 다른 한쪽 coil에 기전력이 발생한다. 이러한「전자유도」라는 현상을 이용해서 비접촉으로 통신을 할 수 있다.
data carrier는 보통 휴면상태에 잇다. reader로부터는 기동신호가 출력되고, 그 신호가 도달하는 범위에 data carrier가 접근하면 신호의 energy 때문에 기전력이 발생해 회로가 start하고, reader와의 교신을 개시할 수 있는   구조로 되어있다.











(2) Data Carrier의 분류
Data carrier에는 아래와 같은 분류가 가능하다. 각각의 조합에 의해 다양한 data carrier가 실현된다.





① data 기입 여부
Data carrier내의 data를 판독만 하는 reader only형과 data의 판독,기입을 실행하는 readerwriter형이 있다.
reader only형은 씌여져 있는 번호에 의해 개체 식별을 행하는 ID로서 이용되는데 반해, readerwriter형은 필요에 따라 data를 변경하는, 바로 「data carrier」로서 이용된다. 또, 한번만 기입이 가능한 OTP(One Time Programmable)이라 하는 readeronly형도 있다.

② 교신거리
전파를 이용한 통신을 실행하는데는 그 교신거리도 여러 가지이다. 전기적으로는 접근하지 않았더라도
readerwriter data에 물리적으로는 접촉하는 것부터 수 m떨어진 거리에서도 교신하는 것도 있다. 최근의 비접촉 IC card의 분류에서는 새로운 용어를 사용하게 되었다. 이것을 빌리자면, 교신거리가 수 mm 되는 것을 밀착형, 그 이상을 remote형이라 하고, remote형 중에서도 20cm정도까지를 근접형, 1m정도까지를 근방형이라한다.
그밖에는 정의 내려진 것이 없기 때문에 기타원격형이라 부른다.

③ 작동전원
reader,reader/writer의 전원공급으로 회로가 작동하는 무전지형과 내장된 전원으로 작동하는 전지내장형이
있다. 전지내장형의 전원은 작동의 수단 외에 내장된 메모리를 보호하기 위해 사용되는 경우도 있다.

④ 형태
일반적인 형태로서는 card형을 들 수 있는데, 상자형이나 원통형, 원판형 등도 있다.
기타 특수한 형태도 존재한다.











(3) ReaderWriter의 구성





DataCarrier의 여러 가지 종류에 대해 분류해 보았는데 ,다음은 그것들과 교신을 수행하는 기기에 대해서 살펴보겠다.

reader,readerwriter는 datacarrier와 교신하는 안테나부와 신호를 증폭하는 아날로그부와 decode하는 디지털부로 구성된다. 이것에 전원이나 see sensor, controller, 표시기등이 조합되어 제품으로 완성된다.

다음은 그 예이다.





① 거치형
안테나, 아날로그 디지털부에 추가되어 전원등을 내장하고 controller나 see sensor data를 송수신하며 고정하여 사용한다. data carrier가 접근해 가는 것이 전제이다.
안테나만이 따로 부착되어 있는 것이나 전원이 별도로 준비된 것도 있다.

② 벽걸이형
안테나, 아날로그, 디지털부가 일체화되어 전원은 별도로 준비된다. 벽면등에 고정되어 이용된다. 거치형과
마찬가지로 datacarrier가 접근해가는 것이 전제이다.

③ 이동형
안테나, 아날로그, 디지털부가 일체화되어 전원이 별도로 준비된다. handy형등 reader,readerwriter가 이동하는 것을 전제로 제작된 기종으로, datacarrier가 접근하는 것이 아니라, datacarrier에 접근하여 교신을 수행하기 위한 것이다.











(4) RFID SYSTEM의 특징





① 접촉저항이 없다.
접촉형의 datacarrier의 교신에는 reader의 물리적 접촉이 불가피하여, 이 stress에 의한 마찰로 고장이나,
파손, data상태가 나빠진다. 비접촉형에서는 datacarrier와 reader가 접촉하지 않기 때문에 stress가 발생
하지 않아 고장과는 아무런 관련이 없게 된다. 밀착형의 datacarrier에서도 data상태가 나빠지지는 않는다.

② 외적 환경에 강하다.
비접촉형에서는 datacarrier와 reader사이에 비금속체가 존재한다 해도 교신에 방해를 받을 때가 없다.
따라서, 수분, 유분, 먼지나 오물들이 존재하는 환경에서 사용가능하며 datacarrier나 reader를 은폐하거나 방수가공하는 것도 가능하다. 또한 접속부가 노출되지 않아서 그다지 정전기등의 영향을 받지 않는다.

③조작시간이 짧다.
접촉형의 data carrier system에서는 교신하기 위해 반드시 접촉시켜야 하며 그 때문에 일정한 조작순서가 필요시 된다. 비접촉형의 경우는 앞서 말했듯이 datacarrier와 reader사이에 비금속체가 존재하더라도 교신에 방해가 없기 때문에 접촉시키기 위해 걸리는 조작시간을 경감할 수 있다.

④동시 access의 가능성이 있다.
접촉형이나 밀착형의 datacarrier system에는 datacarrier와 reader와의 교신이 반드시 1 대 1로 이루어지
지만, mode형에서는 먼거리에서도 통신이 가능하기 때문에 1대의 reader로 동시에 복수의 datacarrier가
access할 수 잇다. 동시에 복수의 datacarrier가 access된 경우의 처리는 system에 따라 다르다.
일반적으로는 교신할 수 없지만 충돌방지, 폭주제어와 같은 문제점을 해결하고 복수동시인신이 가능한
datacarrier system도 있다.















SYSTEM의 구축에 있어서





한마디로 RFID SYSTEM이라 해도 이제까지 보아왔듯이 끝없는 변수가 존재한다.
수많은 선택수가 있음을 이해하고 system의 구축에 있어서 어떤 점에 유의할 것인가를 생각해보자.





(1) 표준품규격
(2) 교신범위
(3) 통신속도
(4) 원격형과 접촉형/근접형의 차이
(5) 폭주제어















결 론





RFID SYSTEM에 한정된 것은 아니지만, 사용자가 무엇을 원하는가를 파악하는 것은 가장 중요한 포인트이다.
RFID SYSTEM이란 device의 특징을 지나치게 과신하면 "다음에는 이런식으로 했으면 좋겠다, 이런 기능을
갖추었으면 좋겠다."라는 고객의 요구를 충분히 만족시킬 수 없게 된다.
RFID는 어디까지나 문제해결의 수단이라는 것을 염두해 둘 필요가 있다.
