:: 코그넥스 Cognex Reader 비젼시스템 Dataman7500,In-Sight 1400,1403,5100,DMR100
메트릭스바코드, ID 바코드 웨이퍼상에서 판독가능, Laser Marking 레이저 마킹 2D,1D 바코드
선명도 떨어진 상태 명확히 판독 2차원 2D Code Data Matrix 바코드시스템 Dataman100,200
:Cognex 비전 시스템, 비전 센서,PCB기판,철판,약품,IC,웨이퍼,반도체,자동차부품관리에 적합

<Cognex 2D Fixed Reader : DM 100 (DMR100)> :: DM 100(DMR100 Q,S) Fixed 2D 바코드 소형 스캐너 :: Cognex DataMan image-based ID readers represent a breakthrough in combining unmatched code reading performance, ease of use, and an extremely small size. Lighting, camera, processor, and communications are all integrated into an exceptionally small industrial housing, making DataMan 100 ID readers ideal for the most challenging applications * 특징 : 코그넥스 세계 최소형 고성능 2D 바코드 스캐너 * 판독거리 : 34~50mm(5mil),21~56mm(10mil),11~70mm (15mil), 8~75mm(20mil) * 용도 : 자동차부품,PCB,IC,리드프레임,콘택트렌즈,의료 기기,우편물,문서등의 고속 인식
Cognex DataMan DM100 Data Sheet
<Cognex ID Reader : Datama 200 (DMR200)> :: DM 200(DMR200) Fixed 2D 바코드 소형 스캐너 :: DataMan 200 시리즈 리더기는 DataMan 100 시리즈 리더기의 성능과 기능을 비롯하여 이더넷 연결 기능이 추가된 것이 특징적이며, 고정형 산업 ID 리더기 제품에서는 세계 최초로 액상 렌즈, 가변 포커스 기술 도입. 특징:액상 렌즈 부품 이동 없이 소프트웨어를 사용 쉽고 빠른 자동 포커스 기능 제공, 필드유연성을 한층 더 높여줌. 액상 렌즈가 미리 설치되어 있는 별도의 모델이 제공되며, 액상 렌즈를 포함 표준 모델의 개량 장치 또한 이용. 산업용 이더넷의 강력한 기능 덕분 실시간 추적, 영상 다운로드, 데이터 전송 및 손쉬운 공장 통합 가능. 통합 조명 및 레이저 조준 초당 최대 45개 판독 * 용도 : 자동차부품,PCB,IC,리드프레임,콘택트렌즈,의료 기기,우편물,문서등의 고속 인식
Cognex DataMan 200 Datasheet_Quick_Reference
<Cognex 2D Fixed Reader : InSight 5110> :: InSight 5110 Fixed 2D 바코드고정형스캐너 :: Cognex In-Sight fixed-mount ID readers : InSight5110 고정형 ID판독기은 탁월한 코드판독 조명, 카메라, ID 소프트웨어, 프로세서와 통신기능이 산업현장에 적합한 일체형 * 용도 : 자동차부품,특수부품,PCB,IC 패키지,리드프레임, 전자부품,콘택트렌즈,의료기기,제약포장지 소포,각종 포장,우편물,문서,기타 1D, 2D 또는 우편코드등의 고속 인식
Cognex In_Sight_ID Readers5110 Data Sheet
<Cognex ID Readers : Dataman 6400,6500,7500> ::Handheld 2D,1D 바코드스캐너::핸드헬드타입판독기 DataMan 6400,6500 은 영구마킹에 적용되어 사용되는 제품에 2차원바코드 마킹 처리 요구에 부합합. DataMan 6400은 배경 또는 처리상의 다양성 및 변화 에 기인한 대비가 다를 수 있는 위치에 레이저 및 잉크젯으로 마킹된 코드를 읽기 위해 Diffuse Bright-field LED 조명이 장착됨 DataMan 7500은 Diffuse Bright-field와 독자적인 Dark-field LED 두가지 조명이 장착되어 전기화학 에칭 및 음각 처리된 극도로 낮은 대비를 갖고 있는 코드를 읽을 수 있음 The DataMan™ 6400,6500 and 7500 are handheld ID readers that provide outstanding performance on direct part mark Data Matrix™ codes. These codes are produced by dot peen, laser, electrochemical etch, and inkjet markers ? on a variety of surfaces such as metal, glass, ceramic, and plastic.
Cognex DataMan 6400,6500 Data Sheet
Cognex DataMan 7500,7550 Data Sheet
<Cognex ID Readers : Dataman 7500 Ultralight Chart>

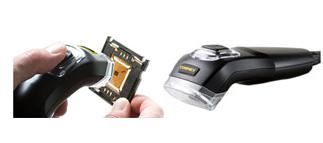

<Cognex ID Readers : Dataman 750 ,710 > :: Handheld 2D,1D 바코드스캐너::핸드헬드타입판독기 :: Cognex DataMan 700 시리즈 핸드헬드형 :DataMan 750 강력한 IDMax의 기능(모델750)은 재료 유형 및 표면의 차이로 인해 DPM 코드 품질 저하로 초래되는 다양한 코드 외관의 품질 저하 문제를 처리. DataMan 750은 전자부품 및 반도체 산업에서 1D 및 2D 코드를 판독하는 데 이상적. 또한 DataMan 750은 전기적으로 민감한 애플리케이션을 위한 ESD 안전 기능이 내장
Cognex DataMan 750,710 Data Sheet
<Cognex ID Readers : In-Sight 5110,5410,5411> :: Fixed-Mount 2D 바코드고정형스캐너 :: Cognex ® In-Sight ® fixed-mount ID readers provide unmatched code reading performance. These readers integrate lighting, camera, ID software, processor and communications into an industrial-grade design. making them the most versatile and rugged fixed-mount readers available today.
Cognex In_Sight_ID Readers5110,5410,5411Data Sheet
< Cognex ID Readers : In-Sight 1721 > :: Compact, High-Performance Wafer Reader :: The In-Sight ® 1721 is the highest-performing wafer reader ever available to the semiconductor industry. It offers twice the speed of earlier In-Sight wafer readers, a slimmer package, and full mounting and functional compatibility with earlier models.
Cognex_InSight1721 Data Sheet
:: DPM Marking & Reading :: You'll find help choosing the best marking method for your application, specifying 2D matrix codes, picking a verification standard, evaluating ID readers, and more! Get this fact-packed, FREE report before trying to track parts through your production process
Cognex_DPMI Data Sheet
:: DPM Verification :: This FREE paper discusses 10 important considerations to make when choosing a DPMV system, and offers guidance with respect to which verification standards will best apply to your particular process
Cognex_DPMV Data Sheet

:: Cognex 다목적 In-Sight Micro 비전 시스템 :: 종합 카타로그 : 비젼시스템 In_Sight / ID 리더

Cognex In-Sight Micro는 세계에서 가장 뛰어난 기능이 탑재된 간편한 초소형의 올인원(all-in-one) 비전 시스템입니다. 작은 크기(30mm x 30mm x 60mm)에도 불구하고 커다란 성능을 지원하는 In-Sight Micro를 통해 사용자는 다양한 모델을 선택해서 사용할 수 있습니다. 비전 시스템은 다목적 애플리케이션을 비롯한 다양한 성능 및 해상도를 갖춘 ID 모델에서 사용할 수 있습니다. 단일 지점 검사 작업이나 비전 네트워크에 대해 공장 전체의 네트워크를 구축하는지 여부에 상관없이 In-Sight Micro 모델을 사용하면 해당 애플리케이션의 비용과 기능 요건을 충족할 수 있습니다. 또한 시스템 확장의 경우 여러 In-Sight Micro 비전 시스템을 VisionView 디스플레이 및 I/O 액세서리에 연결할 수 있습니다.

* In-Sight 1020 : 기본 기능의 툴 세트*와 EasyBuilder 인터페이스가 제공되는 엔트리 레벨급 시스템(640x480)
* In-Sight 1050 : 기본 기능의 툴 세트*와 스프레드시트 기능이 제공되는 엔트리 레벨급 시스템(640x480)
* In-Sight 1100 : 전체 툴 라이브러리를 포함한 최상의 가격/최고 성능 모델(640x480)
* In-Sight 1400 : 초고속 비전 시스템(640x480)
* In-Sight 1403 : Micro form factor의 고해상도 비전 시스템(1600x1200)
(기본기능 툴세트에 ID코드,텍스트판독/검증,비선형 캘리브레이션,PatMax®를 제외한 In-Sight 비전툴을 제공)


In-Sight Micro Product Guide.pdf

:: Cognex ID 판독 장치 ::

Cognex In-Sight Micro는 세계에서 가장 뛰어난 기능이 탑재된 간편한 초소형의 올인원(all-in-one) ID 장비
* In-Sight 1110 : ID 리더기가 포함된 버전(640x480)
* In-Sight 1410 : 초고속 ID 리더기가 포함된 버전(640x480)>
* In-Sight 1413 : 고해상도 ID 리더기가 포함된 버전(1600x1200)>


In-Sight Micro Product Guide.pdf

Cognex ID 상품은 가장 판독이 힘든 제품에 직접 마킹된(DPM) 2D 코드까지 해독할 수 있다.
코드가 엔진부품, 제트엔진, 의학용품, 의료부품 또는 PCB에 마킹되어도 판독을 할 수 있게 제작됨
Cognex ID 상품들은 ID DPM분야에서 기술적으로 선도.Cognex는 IDMax TM 개발하여 Data Matrix 판독 알고리즘을 인정받았습니다. IDMax는 핸드헨드 판독기(DataMan),고정형 판독기(InSight)에 이르기까지 사용되어 강력한 성능을 보여줌

IDMax 기능

고속으로 ID 판독
부분적으로 손상되어도 높은 판독률
조명 / 표면상태 / 마킹의 변화에 상관없이 안정적인 판독
IDMax채택으로 오판의 가능성이 없음
모든 코드를 판독!

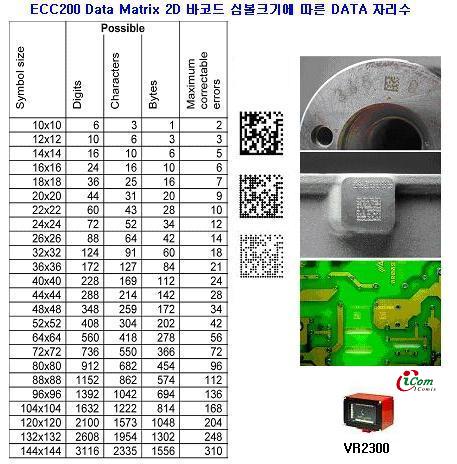

DataMatrix코드와 사용용도

‘2D DataMatrix’코드

2D DataMatrix’코드 생성 프로그램 : DEMO프로그램

제품의 직접 마킹 판독시 다음과 같은 어려움이 있음

2D Data Matrix 코드의 명도가 좋지 못함

부품 표면이 일정치 않음 -굴곡 / 반사가 심한 표면, 금속, 플라스틱, 유리, 세라믹

프로세스 처리 또는 환경, 이물질, 오일에 의한 코드의 훼손

다양한 마킹 방식 -도트 타각, 전기 화학적인 마킹 / 에칭 (ECE), 레이저, 잉크젯

현재까지 제작업체들은 이와 같은 상황에서 문제를 쉽게 해결해 줄수 있는 제품을 찾지 못했습니다.
IDMax TM 는 이런 생산환경의 애플리케이션을 위해 특별히 개발됨

응용 애플리케이션 적용분야 : 자동차,전자,의료,제약,소비재,식품,음료,항공 등 산업현장 부품추적,공정관리

피스톤에서 플라스틱 몰딩에 이르기까지 다양한 자동차 구성품의 2D 코드 인식

토크 변환기와 제트엔진 터빈 날개 등의 2D 코드 인식

PCB, IC 패키지 및 리드프레임 등의 전자부품의 2D 코드 인식

콘택트렌즈 및 외과기기 등의 추적

제약포장지의 2D 또는 RSS/CS 코드 인식

표시된 내용물과 의료 테스트 키트 상자의 바코드 일치 확인

소포 및 각종 포장 등 우편물의 분류에 사용되는 1D, 2D 또는 우편코드등의 고속 인식

In-Sight 1721 : 빠르고 쉬운 셋업,수정

In-Sight ® 1721은 반도체에 적용할 수 있는 기종 중 가장 기능이 뛰어난 웨이퍼 판독기. In-Sight 1721 이미지 처리, 프로세서, ID 소프트웨어, 통신기능들을 내장하고 있으며 설비에 장착하기 용이한 작은 크기로 되어 있습니다. In-Sight 1721은 현재의 설비에 쉽게 적용할 수 있도록 작은 크기로 되어 있어서 수직 또는 수평방향으로 제한된 공간에 적합하도록 설계되어 있습니다. 야금처리되어 클린룸 환경에서 사용 가능

브라우저 기반의 사용자 인터페이스 - 웨이퍼 ID 전용 그래픽 사용자 인터페이스를 포함한 빠르고 쉬운 설치와 수정기능이 제공됩니다.

웹브라우저를 사용한 인터페이스로 다양한 운영체제와 하드웨어 플랫폼이 지원됩니다. 특별한 PC가 필요치 않습니다.

다중 사용자 접근은 몇몇의 사용자가 동시에 판독상태를 모니터링 할 수 있으며, 특별한 소프트웨어가 필요 없이 최근의 이력(ID 와 점수) 및 화면 확인가능.

화상 조정 - In-Sight® 웨이퍼 리더는 최고의 인식률을 위해 마크를 판독하면서 동시에 화상 대비를 포함하여 시스템 파라메터를 자동으로 최적화합니다.

화상의 개선을 위해 필터를 선택하는 등의 수동 조정으로 인한 시간낭비를 제거

사용자의 설치기술에 대한 의존도를 줄여 시스템 성능을 더욱 증가시킵니다

최적의 구성을 생성하여 설치된 리더들과 공유할 수 있습니다

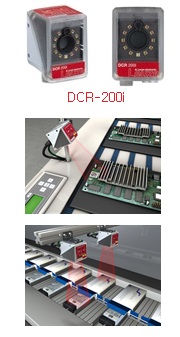

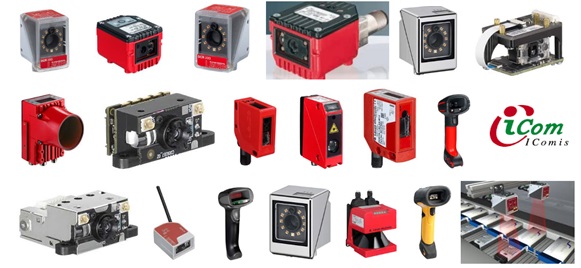

< Leuze electornic 로이체일렉트로닉 2D코드리더 VR2300 IT6300 DPM IT6320 DPM> 유선핸디 : IT 6300 DPM , 무선핸디 : IT 6320 DPM
로이체 2D코드리더 VR2300 IT6300 DPM IT6320 DPM

Leuze IT 6300 dpm Data Sheet
Leuze IT 6320 dpm Data Sheet

Cognex ID Readers : Dataman 6400,6500,7500 Cognex ID Readers (:Dataman 6400 6500 7500, In-Sight 5110,5410,5411,1721) 1D,2D DataMan 6400,6500 은 영구마킹에 적용되어 사용되는 제품에 2차원바코드 마킹 처리 요구에 부합합. DataMan 6400은 배경 또는 처리상의 다양성 및 변화 에 기인한 대비가 다를 수 있는 위치에 레이저 및 잉크젯으로 마킹된 코드를 읽기 위해 Diffuse Bright-field LED 조명이 장착됨
DataMan 7500은 Diffuse Bright-field와 독자적인 Dark-field LED 두가지 조명이 장착되어 전기화학 에칭 및 음각 처리된 극도로 낮은 대비를 갖고 있는 코드를 읽을 수 있음
Leuze electornic 로이체일렉트로닉 2D코드리더 2D code reader Comparison Data Marix - Barcode VR2300 IT6300 DPM IT6320 DPM
::: In-Sight 5100 : 가격 대비 최고의 성능을 지원하는 In-Sight 5000 시리즈
In-Sight 5400 : 고성능 In-Sight 5000 모델, 표준 및 스테인리스 스틸 패키지로 제공
In-Sight 5600 : 업계에서 가장 빠른 In-Sight 5600 비전 시스템
::: 고해상도 비전 시스템
In-Sight 5401 : 고해상도(1024 X 768) 이미징
In-Sight 5403 : 고해상도(1600 X 1200) 이미징, 표준 및 스테인리스 스틸 패키지로 제공
In-Sight 5603 : 최고 속도로 최고 해상도(1600 X 1200) 지원
::: 컬러 비전 시스템
In-Sight 5100C : 다목적 컬러 애플리케이션
In-Sight 5400C : 고속 생산 속도에서도 색상 차이 판별, 표준 및 스테인리스 스틸 패키지로 제공
::: 5000 시리즈 사양
원격 헤드 비전 시스템 : In-Sight 5400R : 업계 초소형 크기로 제공되는 In-Sight 5400 로봇 애플리케이션이나 장착 공간이 제한된 곳에서 사용하기 이상적
::: In-Sight 3400 : 독립형 구성(설치 시 PC가 필요하지 않음) 3400 사양
::: 산업 등급의 ID 판독기
In-Sight 5110 : 바코드 및 2D 매트릭스 코드 판독을 비롯한 텍스트 문자열 검증 및 판독 기능을 제공
In-Sight 5410 : 보다 빠른 속도에서도 모든 기능을 원활하게 사용할 수 있습니다. 표준 패키지, 스테인리스 스틸 패키지 및 원격 헤드 패키지로 제공
In-Sight 5610 : 가장 빠른 산업 등급의 ID 판독기
In-Sight 5411 / 5413 / 5613 : 고해상도(1024 x 768 및 1600 x 1200) 및 고속 ID 판독기
::: 다목적 In-Sight Micro 비전 시스템
In-Sight 1020 : 기본 기능의 툴 세트*와 EasyBuilder 인터페이스가 제공되는 엔트리 레벨급 시스템(640x480)
In-Sight 1050 : 기본 기능의 툴 세트*와 스프레드시트 기능이 제공되는 엔트리 레벨급 시스템(640x480)
In-Sight 1100 : 전체 툴 라이브러리를 포함한 최상의 가격/최고 성능 모델(640x480)
In-Sight 1400 : 초고속 비전 시스템(640x480)
In-Sight 1403 : Micro form factor의 고해상도 비전 시스템(1600x1200)
* 기본 기능의 툴 세트에는 ID 코드 및 텍스트 판독/검증, 비선형 캘리브레이션, PatMax®를 제외한 모든 In-Sight 비전 툴을 제공합니다.
::: ID 판독 장치
In-Sight 1110 : ID 리더기가 포함된 버전(640x480)
In-Sight 1410 : 초고속 ID 리더기가 포함된 버전(640x480)
In-Sight 1413 : 고해상도 ID 리더기가 포함된 버전(1600x1200
