RFID 시스템은 RFID 리더기, RFID 안테나, RFID 태그 및 라벨(Tag,Label)로 시스템을 구성하며
     ::: RFID System 도입시 ::: 주파수에 의한 RFID 제품군, RFID의 특징 및 장단점에 의한 검토, RFID 도입효과,
         RFID 적용분야 등을 검토후 올바른 제품 선택이 필요합니다

RFID SYSTEM 구축시 고려사항



 RFID SYSTEM의 분류





RFID(Radio Frequency identication) SYSTEM은 data carrier system이라고도 부른다. card나 tag와 같은 소형기록매체(data carrier)와 reader 또는 readerwriter의 조합에 의해 전파를 사용, 개체식별이나 data 송,수신을 수행한다.

이런 system을 구축하는데 있어서 유의할 점을 살펴 보기 위해 우선, RFID SYSTEM의 개념 및 여러 가지로 분류를 해 둘 필요가 있다.





(1) Data carrier system의 개념
reader,reader/writer와 data carrier사이에 2개의coil이 접근해 있을 때, 한쪽 coil에 전파를 보내면 다른 한쪽 coil에 기전력이 발생한다. 이러한「전자유도」라는 현상을 이용해서 비접촉으로 통신을 할 수 있다.
data carrier는 보통 휴면상태에 잇다. reader로부터는 기동신호가 출력되고, 그 신호가 도달하는 범위에 data carrier가 접근하면 신호의 energy 때문에 기전력이 발생해 회로가 start하고, reader와의 교신을 개시할 수 있는   구조로 되어있다.











(2) Data Carrier의 분류
Data carrier에는 아래와 같은 분류가 가능하다. 각각의 조합에 의해 다양한 data carrier가 실현된다.





① data 기입 여부
 Data carrier내의 data를 판독만 하는 reader only형과 data의 판독,기입을 실행하는 readerwriter형이 있다.
reader only형은 씌여져 있는 번호에 의해 개체 식별을 행하는 ID로서 이용되는데 반해, readerwriter형은 필요에 따라 data를 변경하는, 바로 「data carrier」로서 이용된다. 또, 한번만 기입이 가능한 OTP(One Time Programmable)이라 하는 readeronly형도 있다.

② 교신거리
 전파를 이용한 통신을 실행하는데는 그 교신거리도 여러 가지이다. 전기적으로는 접근하지 않았더라도
readerwriter data에 물리적으로는 접촉하는 것부터 수 m떨어진 거리에서도 교신하는 것도 있다. 최근의 비접촉 IC card의 분류에서는 새로운 용어를 사용하게 되었다. 이것을 빌리자면, 교신거리가 수 mm 되는 것을 밀착형, 그 이상을 remote형이라 하고, remote형 중에서도 20cm정도까지를 근접형, 1m정도까지를 근방형이라한다.
그밖에는 정의 내려진 것이 없기 때문에 기타원격형이라 부른다.

③ 작동전원
 reader,reader/writer의 전원공급으로 회로가 작동하는 무전지형과 내장된 전원으로 작동하는 전지내장형이
있다. 전지내장형의 전원은 작동의 수단 외에 내장된 메모리를 보호하기 위해 사용되는 경우도 있다.

④ 형태
 일반적인 형태로서는 card형을 들 수 있는데, 상자형이나 원통형, 원판형 등도 있다.
기타 특수한 형태도 존재한다.











(3) ReaderWriter의 구성





DataCarrier의 여러 가지 종류에 대해 분류해 보았는데 ,다음은 그것들과 교신을 수행하는 기기에 대해서 살펴보겠다.

reader,readerwriter는 datacarrier와 교신하는 안테나부와 신호를 증폭하는 아날로그부와 decode하는 디지털부로 구성된다. 이것에 전원이나 see sensor, controller, 표시기등이 조합되어 제품으로 완성된다.

다음은 그 예이다.





① 거치형
 안테나, 아날로그 디지털부에 추가되어 전원등을 내장하고 controller나 see sensor data를 송수신하며 고정하여 사용한다. data carrier가 접근해 가는 것이 전제이다.
안테나만이 따로 부착되어 있는 것이나 전원이 별도로 준비된 것도 있다.

② 벽걸이형
 안테나, 아날로그, 디지털부가 일체화되어 전원은 별도로 준비된다. 벽면등에 고정되어 이용된다. 거치형과
마찬가지로 datacarrier가 접근해가는 것이 전제이다.

③ 이동형
 안테나, 아날로그, 디지털부가 일체화되어 전원이 별도로 준비된다. handy형등 reader,readerwriter가 이동하는 것을 전제로 제작된 기종으로, datacarrier가 접근하는 것이 아니라, datacarrier에 접근하여 교신을 수행하기 위한 것이다.











(4) RFID SYSTEM의 특징





① 접촉저항이 없다.
 접촉형의 datacarrier의 교신에는 reader의 물리적 접촉이 불가피하여, 이 stress에 의한 마찰로 고장이나,
파손, data상태가 나빠진다. 비접촉형에서는 datacarrier와 reader가 접촉하지 않기 때문에 stress가 발생
하지 않아 고장과는 아무런 관련이 없게 된다. 밀착형의 datacarrier에서도 data상태가 나빠지지는 않는다.

② 외적 환경에 강하다.
비접촉형에서는 datacarrier와 reader사이에 비금속체가 존재한다 해도 교신에 방해를 받을 때가 없다.
따라서, 수분, 유분, 먼지나 오물들이 존재하는 환경에서 사용가능하며 datacarrier나 reader를 은폐하거나 방수가공하는 것도 가능하다. 또한 접속부가 노출되지 않아서 그다지 정전기등의 영향을 받지 않는다.

③조작시간이 짧다.
접촉형의 data carrier system에서는 교신하기 위해 반드시 접촉시켜야 하며 그 때문에 일정한 조작순서가 필요시 된다. 비접촉형의 경우는 앞서 말했듯이 datacarrier와 reader사이에 비금속체가 존재하더라도 교신에 방해가 없기 때문에 접촉시키기 위해 걸리는 조작시간을 경감할 수 있다.

④동시 access의 가능성이 있다.
 접촉형이나 밀착형의 datacarrier system에는 datacarrier와 reader와의 교신이 반드시 1 대 1로 이루어지
지만, mode형에서는 먼거리에서도 통신이 가능하기 때문에 1대의 reader로 동시에 복수의 datacarrier가
access할 수 잇다. 동시에 복수의 datacarrier가 access된 경우의 처리는 system에 따라 다르다.
일반적으로는 교신할 수 없지만 충돌방지, 폭주제어와 같은 문제점을 해결하고 복수동시인신이 가능한
datacarrier system도 있다.















 SYSTEM의 구축에 있어서





 한마디로 RFID SYSTEM이라 해도 이제까지 보아왔듯이 끝없는 변수가 존재한다.
수많은 선택수가 있음을 이해하고 system의 구축에 있어서 어떤 점에 유의할 것인가를 생각해보자.





(1) 표준품규격
(2) 교신범위
(3) 통신속도
(4) 원격형과 접촉형/근접형의 차이
(5) 폭주제어















결 론





 RFID SYSTEM에 한정된 것은 아니지만, 사용자가 무엇을 원하는가를 파악하는 것은 가장 중요한 포인트이다.
RFID SYSTEM이란 device의 특징을 지나치게 과신하면 "다음에는 이런식으로 했으면 좋겠다, 이런 기능을
갖추었으면 좋겠다."라는 고객의 요구를 충분히 만족시킬 수 없게 된다.
RFID는 어디까지나 문제해결의 수단이라는 것을 염두해 둘 필요가 있다.


     RFID 시스템은 RFID리더기,RFID 안테나,RFID 태그로 시스템을 구성하며
        RFID(Radio Frequency IDentification)란?
        * 태그(Tag) 와 리더(Reader)간의 전파를 이용한 무선통신을 통하여 Tag내에 포함되어
          있는 고유의 정보를 추출·식별하는 센서 기술
        * 태그(Tag) : 제품에 관한 각종정보를 기록하는 전자칩
        * 리더(Reader) : 안테나를 통해 태그에 정보를 기록하거나, 기록된 정보를 읽어내는 기기
      1. RFID 시스템 특징
        ① 인식속도 빠르고, 신뢰성 있으며 동시판독이 가능
        ② 장애물의 영향이 없으며, 이동중에도 인식이 가능
        ③ 바코드에 비해 인식거리가 넓으며(약 10m가량),Tag의 데이터 변경 및 추가 자유롭고 냉온,
           습기,먼지, 열 등의 열악한 판독 환경에서도 판독율이 높다
        ④ Tag은 위조가 불가능하며 반영구적이고, 재사용 가능하다
      2. RFID 시스템 동작원리
        ① Reader/Writer 기기를 통해 Tag의 메모리에 정보 저장
        ② 안테나 전파 영역 내에 Tag 진입
        ③ Tag의 칩에 전원 공급 (passive RFID tag의 경우)
        ④ Tag의 메모리에 저장된 정보를 Reader기에 전송
        ⑤ Reader는 정보 처리 시스템(computer)에 전달

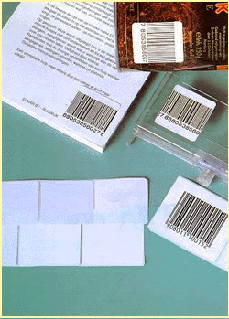

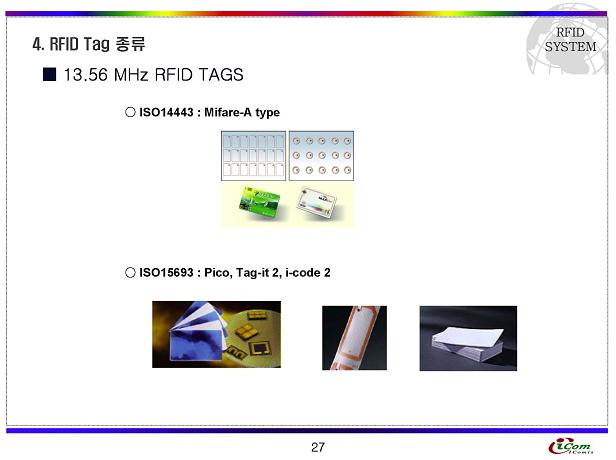

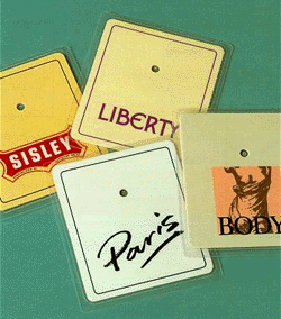

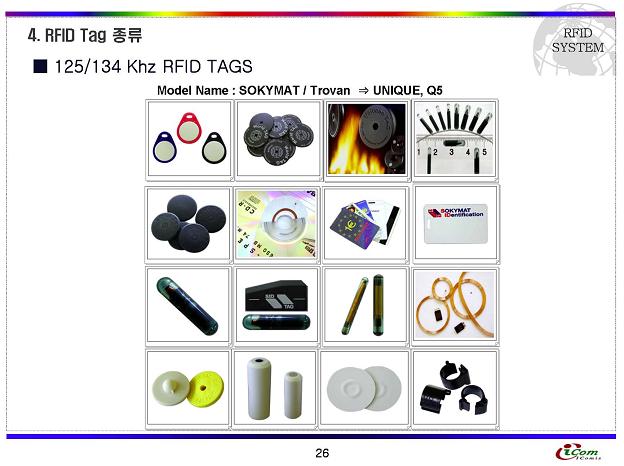

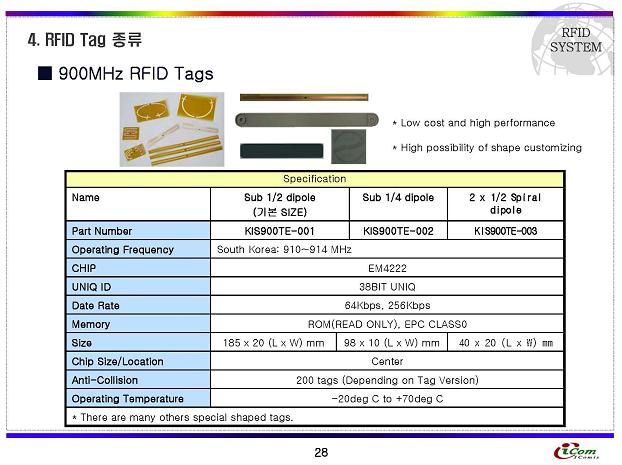

RFID tag , RFID Label examples
적용분야 : 생산관리,물류창고관리,설비이력,자산,서고,문서,공사현장인력,영업,판매관리,기타
