개 요



 ::AUTO-LABELLER ::오토라벨러,자동라벨부착기,자동 라벨 인쇄부착기,바코드 RFID 라벨자동부착시스템





부착물(WORK)의 형상에 따라 다양.
상품에 따라 부착 위치가 다양.
상품에 따라 부착 방법이 다양.
 설치하는 LINE의 상황에 따라 방법과 능력,설정등이 각양각색.
부착하는 LABEL(상지,COATING지,FILM,TAPE 등)의 소재가 다양.





       ** 동영상 자료 : 바코드라벨 자동 인쇄,부착 시스템 (Auto Labelling System) **
       Barcode Label Auto Labelling System




       바코드라벨 , 일반라벨 자동 인쇄 부착 시스템 : 오토라벨러 (Auto Labelling System)

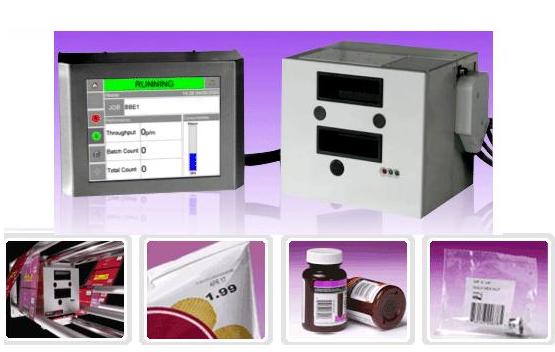

DataFlex TTO(Thermal Transfer Overprinter)
PP,비닐,PE등 사용 포장공정에서 제조일자,로트번호,바코드 고해상 마킹 가능한 열전사필름프린터
열전도방식 300DPI 인쇄품질과 트윈스텝모터 리본 구동장치로 리본에러방지 기능

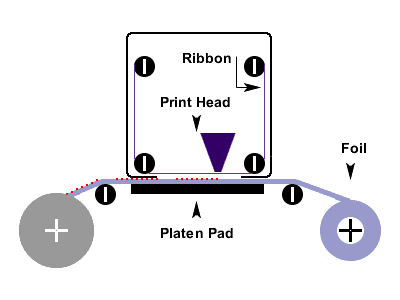

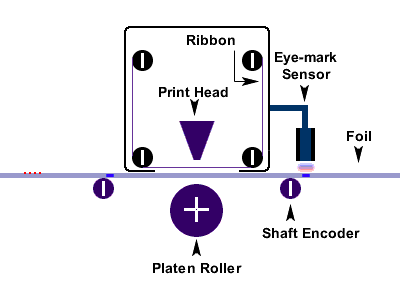

정지라인 및 연속라인에 적용이 가능하며,샤프트 엔코더가 장착 변속라인에의 적용도 가능

< DataFlex TTO 53 >

                        - 연속인쇄 가능면적 : 53mm(W) x 135mm(L)
                        - 간헐인쇄 가능면적 : 53mm(W) x 75mm(L)
                        - 장착가능 리본길이 : 1000 m
                        - 사용가능 리본폭 : 20mm ~ 55mm
                        - 연속라인 인쇄속도 : 40mm/sec ~ 800mm/sec
                        - 정지라인 인쇄속도 : 50mm/sec ~ 800mm/sec
                        - 전원 및 에어 : 110V / 220V (300W) , AIR : 6 BAR
                        - 해상도 : 300 DPI
                        - 리본색상 : Black Blue Red Green White Yellow Orange Brown Magenta Cyan
                        - 리본종류 : 왁스/레진(Wax/resin),고속레진(HighSpeed Resin),고급레진(Premium Resin)


< DataFlex TTO 107 >

                        - 연속인쇄 가능면적 : 107mm(W) x 200mm(L)
                        - 간헐인쇄 가능면적 : 107mm(W) x 75mm(L)
                        - 장착가능 리본길이 : 600 m
                        - 사용가능 리본폭 : 55mm ~ 110mm
                        - 연속라인 인쇄속도 : 40mm/sec ~ 520mm/sec
                        - 정지라인 인쇄속도 : 50mm/sec ~ 520mm/sec
                        - 전원 및 에어 : 110V / 220V (300W) , AIR : 6 BAR
                        - 해상도 : 300 DPI
                        - 리본색상 : Black Blue Red Green White Yellow Orange Brown Magenta Cyan
                        - 리본종류 : 왁스/레진(Wax/resin),고속레진(HighSpeed Resin),고급레진(Premium Resin)










 AUTO-LABELLER<자동라벨부착기>를 적용함에 있어





부착물(WORK)의 형상에 따라 다양.
상품에 따라 부착 위치가 다양.
상품에 따라 부착 방법이 다양.
 설치하는 LINE의 상황에 따라 방법과 능력,설정등이 각양각색.
부착하는 LABEL(상지,COATING지,FILM,TAPE 등)의 소재가 다양.



이상과 같은 조건등을 가지고 ROLLER , CYLINDER , AIR-JET TYPE , 기타 특수 TYPE등의  기종을 조건에 맞게 선택할수 있읍니다.









AUTO-LABELLER<라벨 자동 부착기>의 제품형태에 따라





단순 LABEL 부착기
상품의 형태에 따라 사전에 LABEL에 DATA를 인쇄하여 ROLL형태로 제작 LAEBLLER에 LOAD하여 상품의 표면에 부착시 사용한다.





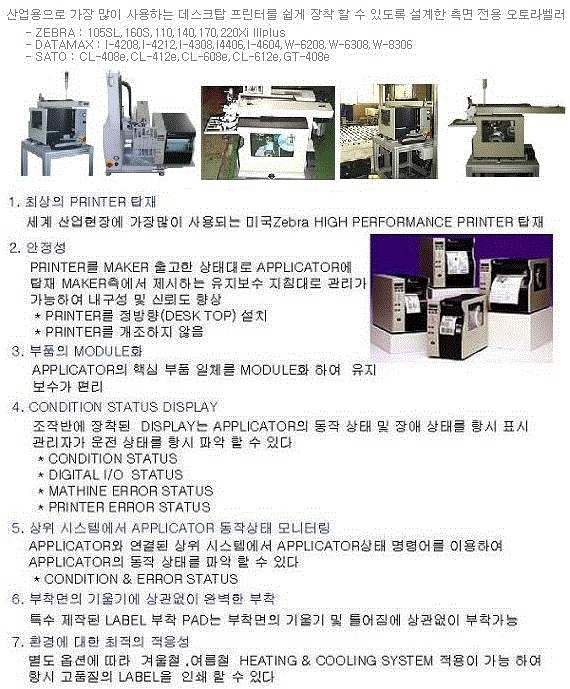

자동인쇄 및 부착기
ROLL 형태의 무지 LABEL을 LOAD하여 PRINTER부에서 인쇄하고 동시에 부착부에서 제품 표면에 부착한다. 제어부는 주변설비(PLC)와 연동하여 자동화 작업을 할수있다.
(최근;물류자동화 LINE에서 가장 많이 사용함)





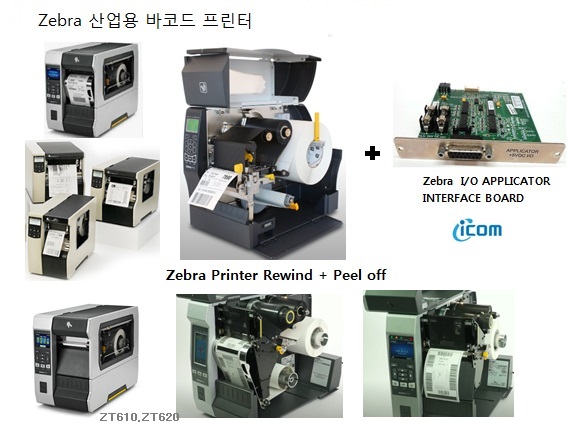

PRINTER 연동부착기
PRINTER와 부착기가 분리되어 있으며 PRINTER는(ZEBRA,SATO,FARGO, 기타제품가능)이며 부착부는 단순히 LABEL부착기와 같은 기종으로 사용하거나 ROBOT등과  같은 기계와도 연동하여 사용이 가능한 형태의 기종이다.





이와같이 COMPUTER와 Auto-Labeller를 이용한 생산관리,공정관리,물류관리등의 SYSTEM화 및 자동화를시킴으로서 공장 자동화 및 물류 자동화등 제반 업무를 성력화 하고 있습니다.









 AUTO-LABELLER<자동라벨부착기>를 적용함에 있어





부착물(WORK)의 형상에 따라 다양.
상품에 따라 부착 위치가 다양.
상품에 따라 부착 방법이 다양.
 설치하는 LINE의 상황에 따라 방법과 능력,설정등이 각양각색.
부착하는 LABEL(상지,COATING지,FILM,TAPE 등)의 소재가 다양.











부착 방식에  따른  기본 원리

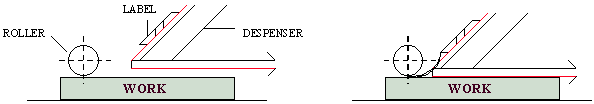

ROLLER TYPE
부착 START 신호 수신 후 기동 MOTOR에 의해서 LABEL 후지를 당기어,DESPENSER를 이용하여 후지의 흐름 방향을 바꾸어 줌으로써 LABEL만을 내보내주어 이동중의 부착물(WORK)에 ROLLER로 LABEL을 눌러주는 방식

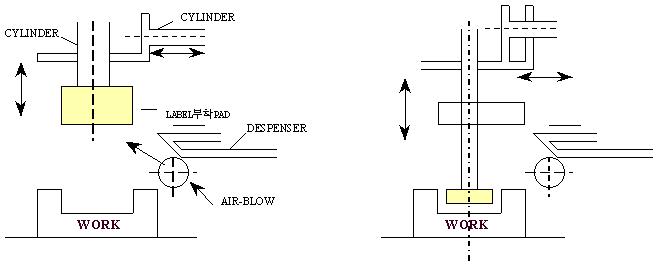

CYLINDER TYPE
후지로부터 떨어진 LABEL을 LABEL 흡착 PAD로, AIR의 힘을 이용하여 AIR  CYLINDER로 LABEL을 이동시켜 부착물(WORK)의 지정된 부위에 붙이는 방식

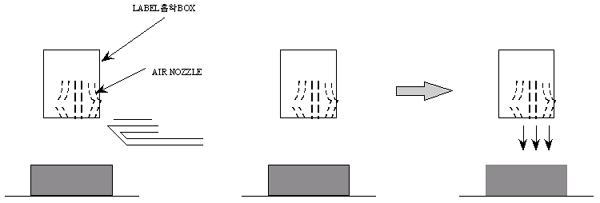

AIR TYPE
LABEL을 후지로 부터 떼어주는 방식은 다른 방식과 동일하나 후지에서 떨어져 나온 LABEL을 LABEL부착 BOX로 받아 부착 START신호를 수신한 후에 AIR-JET로 공간을 통하여 부착물(WORK)의 지정된 부위에 LABEL를 쏘아 붙이는 TYPE













크게 분류하면 이상의 3TYPE이 됩니다만 CYLINDER와 ROLLER를 조합한  CYLINDER-ROLLER TYPE 이라든가,WORK의 형상이나 부착 부위의 향상에 대응하여 고안하는 특수한 부착 방식도 가능함.

















TYPE별 주요특징





ROLLER TYPE

CYLINDER TYPE

AIR TYPE

C.R TYPE

부착정도

±1.5

±0.3

±0.5

±0.3



(매/분)

LABEL의길이(20)
150 - 200매

(40 - 50)
15 - 20매

(20)
200 - 350매

(300)
15매



-Work 이동중 부착
-불규칙 곡면 가능
-평면 부착
-기포대책양호

-Work 정지중 부착
-불규칙 곡면일부 가능
-면 부착
-기포 대책 약간 양호

-Work 또는 정지중 부착
-규칙 곡면 가능
-소면 부착
-기포 대책 약간 불량

-이동 또는 정지중 부착
-불규칙 곡면링부 가능
-소면 부착
-기포 대책 양호



 제품에 따라 다소 정밀도는 +/- 0.2 차이가 있음



 부착 능력도 제품에 및 LABEL 길이 및 인쇄 내용물에 따라 다소 차이가 있음

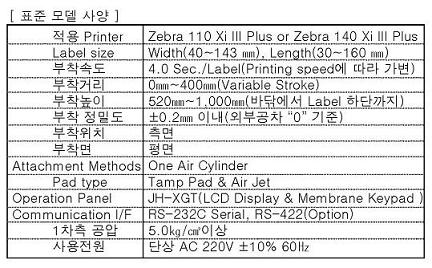

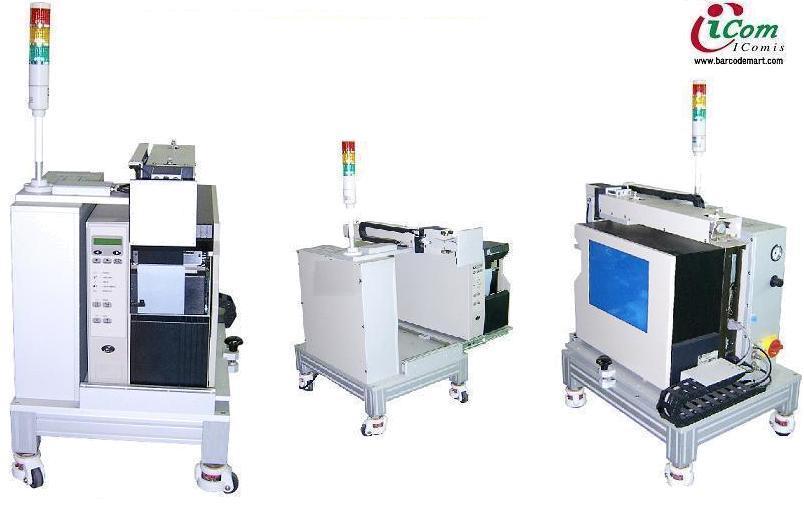

제품의 TYPE별 특징<자동인쇄 및 부착기 일체형>



ROLLER-TYPE



PRINT SPECIFICATION

AL-XXXX

Apply Method

Roller Type

Apply Speed

Depends on Conveyer Speed

Label Size

30mm(Width) X 30mm(Length) - 130mm(Width) X 180mm(Length)
(Option : Special Size Available)

Power

AC 110V +/- 10% , 50/60Hz , 300VA

Dimensions

Printer : 14.4"(Width) X 15.2"(Length) X 22.4"(Depth)
            360mm(Width) X 380mm(Length) X 560mm(Depth)

Weight

66lb (30Kg)











CYLINDER-TYPE



PRINT
SPECIFICATION

AL-XXXX

Apply Method

Model     Two Cylinders
              Cylinder & Air Jet
              Three Cylinder
              One Cylinder

Apply Accuracy
& Speed

                           ACCURACY                                SPEED
Model     : +/-0.5mm 40 Labels/Minute max.(Depending on Label Size and Content)
              : +/-0.5mm 40 Labels/Minute max.(Depending on Label Size and Content)
              : +/-0.3mm 40 Labels/Minute max.(Depending on Label Size and Content)
              : +/-0.5mm 40 Labels/Minute max.(Depending on Label Size and Content)

Label Size

                                             MINIMUM                                  MAXIMUM
Model    : 20mm(Width) X 20mm(Length) - 130mm(WIDTH) X 180mm(Length)
             : 20mm(Width) X 20mm(Length) - 130mm(WIDTH) X180mm(Length)
             : 10mm(Width) X   6mm(Length) - 130mm(WIDTH) X180mm(Length)
             : 20mm(Width) X 20mm(Length) - 130mm(WIDTH) X 180mm(Length)

Power &
Air Requirements

            POWER                                               AIR
AC 110V +/-10%, 50/60Hz, 300VA 8.8lb/Inch (4Kg/Cm Min)

Dimensions

Printer : 14.4"(Width) X 15.2"(Length) X 22.4"(Depth)
            360mm(Width) X 380mm(Length) X 560mm(Depth)

Weight

72.6lb (33Kg)











AIR-JET TYPE



PRINT
SPECIFICATION

AL-XXXX

Apply Method

Air Jet Type

Apply Speed

20 - 80 Labels/Minute(Depending On Label Size and Print Content)

Apply Accuracy

+/- 0.5mm

Label Size

40mm(Width) X 40mm(Length) - 120mm(Width) X 120mm(Length)

Power &
Air Requirements

AC 110V+/-10%, 50/60Hz, 300VA  8.8lb/Inch (4Kg/Cm Min)

Dimensions

14.4"(Width) X 15.2"(Length) X 28"(Depth)
360mm(Width) X 380mm(Length) X 700mm(Depth)

Weight

66lb (30Kg)











Auto Labeller의 Printer 사양



Specifications

AL - XXXX

AL - XXXX

인쇄 해상도

8 Dots/mm

8 Dots/mm

최대 인쇄폭

128mm

216mm

최대 Label폭

130mm

220mm

인쇄 속도

40mm/Sec, 60mm/Sec, 80mm/Sec, 100mm/Sec

Front Control Panel

LCD Panel및 Mode Selection Keys는 Labeling Mode를 선택하거나 Labeler Status를 표시하며, Install시 사용

LCD Panel

2 X 16 Digits Display

Mode Selection Key

1. Printer Mode    2. Print Direction     3.Print Speed    4.Burn Temp    5.,Pint Position   6.Media Election

Front Panel Keys

1.Mode    2.Communication    3.Pause    4.Feed    5.Test

Interface

RS-232C(Centronics, RS-422 : Options)

Sensors

1.Label Sensor    2.Label Low    3.Peel Off    4.Ribbon Out    5.Ribbon Low
6.Head Element Check    7.Head Lock

I/O Ports(Option)

Output(24V.DC) : *Printer Ready    *Printer Err    * Print Finished    *Apply Finish
                            *Ready to Apply    * Label Low    *Ribbon Low    *Data Processing  Finiseh
Input(5V.DC) : *Print Start    *Apply Start

Back Feeding Function

Peel Off및Cutter Mode일때 Label Stock는 자동

Character Fonts

16 X16 Dots (2mm X 2mm), 24 X 24Dots (3mm X 3mm)
OCR모든 Font는 가로, 세로 10배까지 확대가능

Bit-Image Data

Memory내에 최대 485Bit-Image Fonts저장

Bar Codes

Code39, Codabar(NW7), 2 of 5, EAN-13/8, UPC-A/E, Code128,KAN외

















Auto-Labeller 도입을 위한 Check 사양



 C/V 사양  : 높이 , 규격 , 속도 , 형태
TACK-TIME : 이동상이나 정지 상태에서 부착 할수 있다
제품 사양 : 중량 , 크기 , 형태 , 부착면
LABEL     : 규격(가로 X 세로)  최소, 최대
                     LABEL PAD SIZE 및 부착 능력과 연관됨
NG시 처리 방안 : BAR CODE SCANNER 설치하여 재 검증 기능 부여 재발행 부착 방안 고려
Air : 5 Kg/Cm  (변동율이 가능한 없을 것)
 전원 : 110 V / 220V
부착 위치 : 상 , 하 , 좌 , 우의 부착
LABELLER와 제품 이격거리 : LABELLER CYLINDER STROKE 길이와  STAND에 의한 거리조정
DATA의 인쇄 방향 : 0,  90,  180,  270  회전 가능
설치 공간 ; 가로 X 세로 X 높이

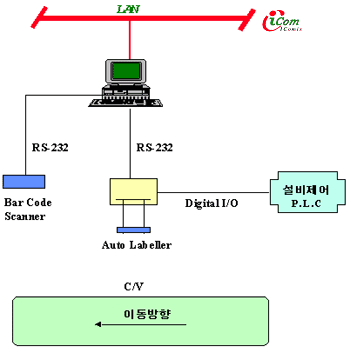

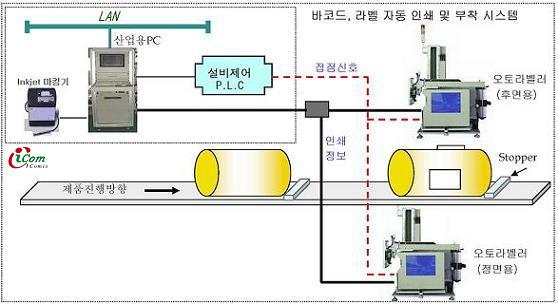

AUCS Auto-Labeller 시스템 구성방법





운용  FLOW



 PC에서 정보를 전송



 Auto-Labeller는 Label 인쇄 및 부착
단) 설비 제어 PLC와 연동시는 제품의 위치가 부착 위치에 정위치한 신호를 Auto-Labeller에 전송부착 완료후 PLC에 재 신호 전송



 Label이 부착후 Bar-Code Scanner로 Reading하여 Bar Code 검증 기능(재 발행 부착 정보)과 제품 이동 정보수집

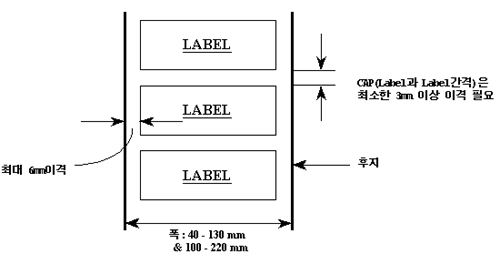

Auto-Labeller용 LABEL규격



Auto-Labeller는 Label을 부착하는 기계이므로 일반적으로 연속적인 Roll 형태이어야 한다







 LABEL 재질





제품의 Label은 Handling횟수, 유통 기간 및 보존 기간을 감안하여 훼손이 안되는 질긴 재질 사용  Bar-Code 인쇄시 Ribbon의 흡수성이 우수한 재질 사용



 접착제





초기 접착력과 영구 접착력이 우수한 재료 사용(단 잘분리가 되어야함)



후 지





당기는 힘으로 Label이 날카로운 Despenser에서 이탈이 되므로 끊어짐이 없는 연신력이나 인장  강도가 우수할 것 Label의 Pitch를 투시 광센서를 이용하므로 빛의 투과성이 우수할것





















거 래 선 명



대수

예정납기

 년  월  일

납품처 주소



기    종

1. AL-XXXX SERIES (인쇄폭 최대 128mm)

2. AL-XXXX SERIES  (인쇄폭 최대 216mm)

부착 방식

1. 부착 없음(Printer Only)          2. AIR JET                3.CYLINDER 강압
4. CYLINDER + AIR JET            5. 3점 CYLINDER       6. ROLLER 강압
7. 흡착 BELT                           8. AUTO CUTTER      9. 특수 부착

소모품 위치

1. 우측
2. 좌측 (정면에서 볼때)

CYLINDER STROKE

1. 150mm (표준)                                             2. 기타 (        mm)

조 작 판 넬

1. 일체형                                                2. 분리형

STAND

1. 제작                   2. 고정식                   3. 전동식                   4. 기타 (         )











LABEL사양

1.SIZE

A  <     mm>
B  <     mm>
C  <     mm>
D  <     mm>
E  <     mm>
F  <     mm>



2. 재질(             )

능     력

                       매/min                           시간/일

온, 습도

1.높음                  2.보통                   3. 낮음

전     원

1.100VA           2.200VA                3.기타(     VA)

기     타













부착사양

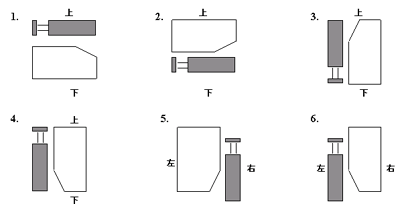

A. 부착방향
1. 상면     2. 하면     3. 측면     4. 각진곳     5. 기타 (             )

기     종

B. LABEL방향

C. 부착위치

A  <     mm>
B  <     mm>
C  <     mm>



CONVEYOR SIZE  <        mm(W)    X        mm(L)    X        mm(H)>

기     타

특기사항(가능한 상세하게 기입할것)

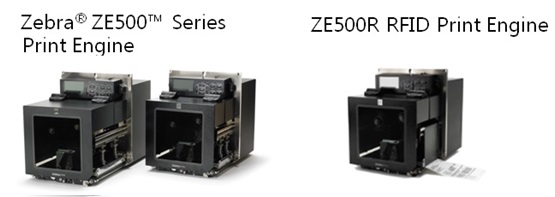

::라벨부착기,오토라벨러 프린터엔진:제브라 바코드 프린터 엔진 Zebra ZE-500 : ZE500 Engines
- 바코드 Print Engine : ZE500-4 width 4.1”/104 mm, ZE500-6 width 6.6”/168 mm, 203,300 dpi
- RFID Print Engine:ZE500R-4 width 4.1”/104 mm, ZE500R-6 width 6.6”/168 mm, 203,300 dpi

<Zebra Printer Engine:ZE500-4,ZE500-6,ZE500R-4, ZE500R-6 제브라 바코드 RFIF 프린터 엔진>
ZE500 series takes an innovative approach to OEM print engines. Leveraging customer research, the design focuses on ease of use, integration and servicing. Built with the customer in mind, the ZE500 is designed to keep mission-critical print-and-apply applications operating with no interruptions

                        - 인쇄방식 : 열전사,감열방식 겸용 , 900Mhz RFID
                        - 인쇄속도 : 356mm/sec
                        - 해상도 : 8dot/mm(203dpi),12dot/mm(300dpi)
                        - 인쇄폭 : 104mm , 168mm
                        - 접속방식 :USB-Host, RS-232C,USB,Bluetooth,Ethernet
                        - 메모리 : 512MB Flash, 256MB RAM
                        - 사용분야 : 자동화 공정 제조,의류,제품라벨,상품라벨

Zebra Printer Engine ZE500-4,ZE500-6 Data Sheet
Zebra RFID Engine ZE500R-4,ZE500R-6 Data Sheet

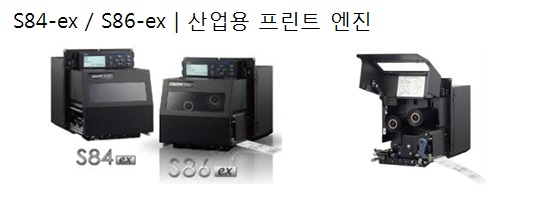

::라벨부착기,오토라벨러 프린터엔진:사토 바코드 프린터 엔진 S84-ex,S86-ex Print Engines
- 바코드 Print Engine : S84-ex: 203dpi, 305 dpi,609dpi,S86-ex: 203dpi,305dpi
- S84-ex:4.1”,S86-ex:6.6”,S8408-ex:16ips,S8412-ex:14ips,S8424-ex:6ips S8608-ex:14ips


<SATO Printer Engine : S84-ex:4.1”,S86-ex:6.6 사토 바코드 RFIF 프린터 엔진>
SATO의 플래그쉽 프린트 엔진으로 24시간 7일 생산성을 최대한 살릴 수 있는 미션 크리티컬 제품 SATO의 새로운 세대를 이끄는 고품질 고성능 솔류션의 S84-ex 및 S86-ex 프린트 엔진은 카톤/상자, 팔레트, 개별 제품의 인식 등에 이상적인 프린트&어플라이 어플리케이션입니다. 본 제품은 충분한 산업용 특성을 포함한 양질의 인쇄품질, 쉬운 조작, 설정, 유지보수을 할 수 있도록 합니다. S84/86-ex 프린트 엔진은 사용하기 쉽고, 신속한 부품 교체 및 개선된 연결성을 제공

                         - 2색의 LCD 및 LED를 사용하여 작동하기 쉽습니다. 업로드/다운로드 가능한 폰트 및 프린터 설치
                         - 개선된 스탠드어론 모드를 LCD 컨트롤을 이용하여 독립적인 조작
                         - 개선된 연결성 ? 기본 연결포트로 LAN (옵션: 무선 LAN, 블루투스 가능)
                         - 쉬운 유지보수 디자인은 연장이 없이도 헤드 및 센서 커버를 교체
                         - 업계 최고 인쇄 속도(16ips). 아울러, 첫 장이 나올 때 까지의 최단 시간

SATO_S84_OEM_printer_engine Data Sheet
