바코드(BARCODE)란 무엇인가? :: 1차원바코드(1D Barcode),2차원바코드(2D Barcode)

바코드(barcode)는 바(bar, 검은색 막대)와 공백(space, 흰색막대)을 특정한 형태로 조합하여 문자와 숫자 및 기호 등을 표현한 것으로 그 아래에 적혀져 있는 숫자를 스캐너로  읽을 수 있도록 한 것이다.
백화점이나 슈퍼마켓에 진열되어 있는 상품을 보면 거의 모든 상품에 가늘고 굵은 검은 막대가 그려진 그래프 같은 것이 있고 그 밑에 숫자가 쓰여져 있는 것을 볼 수 있는 데 이것이 바코드(유통코드)라는 것이다. 특히 한국에는 KAN코드라고 하며, 상품을 제조한 국가 번호, 회사 번호, 제품 번호가 표준화되어있다.
바코드는 이용한 정보관리는 제조, 물류,유통, 판매 및 재고 관리 업무 분야 등외에도 병원, 도서관, 철도나 항공의 여객 및 화물 관리, 공장자동화와 사무자동화 등 대량의 데이터를 신속하고 정확하게 처리하기 위한 곳에서는 모두 찾아 볼 수 있다. 요즘에는 의약품관리, 고정자산관리, 설비관리,주차장관리,다양한 분야에 응용하여 도입되고 있다.



BARCODE(바코드)의 특징 및 종류

바코드 시스템이란 바코드가 적용되는 분야에 알맞게 만들어진 여러 형태의 바코드 심벌 체계와 그 심벌에 맞게 흑과 백의 바코드 라벨을 만들어 주는 인쇄 시스템, 바코들 해독하여 이용할 수 있는 정보를 바꾸어 주는 판독 시스템으로 이루어진다. 바코드가 오늘날과 같이 컴퓨터를 이용한 정보 시스템을 구축하는 원동력이 된 것은 미국이 주도 적인 역학을 수행하였다.
약 30여년 전부터 데이터가 발생한 실시간에 처리하기 위한 자동인식 기술의 연구 결과로 많은 바코드 시스템이 개발되었다. 1973년 UPC 코드가 소비자 산업 기준법으로 채택되고 바코드 스캔 기술이 발달함에 따라 이용이 가속화되었으며, 바코드 시스템의 보급으로 가게의 금전등록기에서는 처리 속도가 빨라지면서 인건비를 대폭 절감하는 성과를 이룩하였다. 이후 많은 바코드 시스템이 개발되면서 바코드 시스템을 적용하는
경우가 늘어나면서 종전의 수동식 입력 방법보다 다음과 같은 장점을 지니게 되었다.



CODE 128 바코드

CODE 128은 전체 ASCII 128 문자를 모두 표현할 수 있는 연속형 심볼로지이며, 수치 데이터는 심볼 문자당 두 자리로 표현한다.
CODE 128은 시작과 끝 문자,변동 가능한 길이의 데이터, 바와 스페이스 두 개 모두에 대한 캐릭터 패리티 체크 문자, 함수 문자 등으로 구성되어 잇으며 인쇄가 보다 용이하며 현재 사용되고 있는 각종 컴퓨터, 프린터에 적당하다.


3 of 9 Code(CODE 39) 바코드

알파벳 문자를 코드화할 수 있는 것의 대표적인 3 of 9 코드는 CODE 39로도 알려져 있다. 이 코드는 1974년 미국의 Interface Mechanism(현재 Intermec사) 의 데이비드 알리아스 와 레이스티븐에 의해 개발되었다.
43개의 문자(0~9, A~Z,7개의 특수문자) 와 하나의 시작, 끝 문자로 구성되어 있으며 각 문자는 9개의 요소로 이루어지고 그 중 세 개는 논리값 "1" 을 의미하며, 문자와 문자 사이의 갭은 코드값을 포함하지 않는다. 현재 공업용을 비롯하여 가장 널리 사용되고 있으며 보통 바 5개가 한문자에 해당하며 시작과 끝문자는 반드시 "*" 이어야 한다.
3 of 9 코드의특성
- 바코드의 길이 변경 가능,최대 허용 길이는 스캐너의 특성에 의해 좌우된다
- 자기 진단 코드가 있다(Check Digit)
- 이산적이며 문자간 갭의 허용 오차가 적다
- 양쪽방향 래독이 가능한 양 방향성 코드이다
- 라벨의 길이는 넓은 범위에 걸쳐 변동이 가능하다
- * 문자는 시작과 끝을 알려 주는 문자로 사용한다


CODE 93 바코드

Intermec 사에 의해 개발된 CODE 39는 구조적인 단순성으로 인해 산업용 바코드로 광범위하게 사용되며, 이산적이고 자체 검사 기능이 가능한 이유로 다양하게 사용되었으나 바코드의 크기로 인해 많은 제약을 받았다. 이에 매우 작은 크기의 바코드를 사용해야 할 경우를 위해 개발된 코드가 바로 CODE 93이다.
CODE 93은 작은 심볼이 요구 되는 곳에서 CODE 39와 호환이 가능하도록 고안된 것이다. CODE 93은 43개의 데이터 캐릭터와 4개의 제어 캐릭터 , 한 개의 시작과 끝 캐릭터를 갖는 영문과 숫자 코드로 128개 ASCII 캐릭터와 제어 캐릭터, 기본적인 데이터 캐릭터의 조합으로이루어지며 다음과 같은 특성을 가지고 있다.
CODE 93 의 특징
- 코드의 길이 변동가능, 최대 허용길이는 스캐너의 특성에 좌우된다.
- CODE 93은 양쪽방향성 코드이다.
- 높은 밀도를 제공,기록할 수 있다.
- 연속적이며 문자의 갭이없다.
- Start/Stop 캐릭터는 독립적으로 사용,스캐너에 의해서는 전송되지 않는다.
- 리딩 에러를 극소화 할 수 있는두 개의 체크 캐릭터 포함, 전송되지는 않는다.
- CODE 39와 호환되며 모든 심볼은 6개의 부분으로 나뉘어져 있다
* Quiet Zone
* Start 캐릭터
* Data 캐릭터
* 두 개의 Check Digit
* Stop 캐릭터
* Quiet Zone


Interleaved 2 of 5 Code 바코드

이 코드는 1972년 미국의 Intermec 사가 2 of 5코드의 효율을 증대 시키기 위해 개발했으며, 산업용 바코드 중에서 많이 이용되고 있다. 이코드는 한 개의 숫자가 5개의 바와 5개의 스페이스를 교대로 조합시켜 이루어져 있으며 문자 사이의 갭을 없앴다.
이코드는 문자의 수가 짝수여아 하므로 홀 수 개의 문자가 들어 왔을 경우에 "0" 이 맨앞에 붙여지나 바코드중 가장짧은 것이 특징이다. 이코드는 숫자 데이터 표현시 많은 데이터를 짧게 코드화할 수 있고 자체 검사 기능도 뛰어나므로 산업용 및 소매용으로 많이 사용된다.


CODABAR 바코드

1972년 미국의 Monach Marking System에서 백화점의가격 표찰용으로 발표한 코드인데 각캐릭터는 7개의 요소로 구성되어 있으며 네 개의 바와 세 개의 여백으로 이루어진다.
각 문자 간의 여백은 어떠한 정보도 포함하고 있지 않다.CODABAR 의 각 캐릭터는 두 개의 넓은 바를 지니고 있기에 2 of 7 코드라고도 한다.
CODABAR 로 표현가능한 캐릭터는 숫자 0~9, 6가지의 특수문자($, -, :, /, ., +)와 네 가지의 시작과 끝 문자 (a/t, b/m, c/*, d/e)를 가지고 있으며 이 시작/끝 문자는 다른 종류의 데이터베이스에 대한 키로 사용이 가능하다.
CODABAR 는 주로 알파벳 문자는 필요하지 않으면서 가변되는 점을 이용해 혈액 위의 혈액팩, 도서관,사진 현상 업무 등에 널리 사용되고 있다.


UPC(Universal Product Code) 바코드

UPC 코드는 식료품 관련협회인 Ad Hoc 위원회가 설립된 이래로 식료품과 잡화 등 유통 제품에 부착하기 위한 연구 결과로 컴퓨터와 POS(Point of Sales) 제작에 흥미를 가졌던 많은 제작자들의 여러 제안에 의해 Battle Memorial 연구소와 그래픽 기술 재단에서 인쇄내성(Printing Tolerance)및 인쇄 능력 시험과 상점에서의 시험 등을 거쳐 대량의 심볼에 대한 평가 연구를 시작으로 마침내 1973년산업 표준 심볼로 채택되었다.
이 심볼은 IBM에서 고안한 것과 거의 유사한 것이며 현재 미국이나 캐나다 등지에서 POS 용으로백화점이나 슈퍼마켓의 식료품과 일상 잡화 , 의료제품 등에 사용되고 있다.
UPC 코드는 12개의 캐릭터로 구성되어 숫자(0~9)만 표시가 가능하며 세가지 종류의 형이 있다.
Version A 는표준형으로 12자리를 표현하고, Version E는 단축형으로 6자리를, Version D는 확대형으로 표준형보다 많은 데이터를 표현할 수 있다.
UPC 코드느 좌측 여백과 좌측 가드패턴, 상품분류 체계번호, 제조업체 번호, 중앙 가드패턴, 상품번호,검사문자,우측 가드패턴, 우측 여백으로 구성 된다.
콰아어트 존이라 불리는 좌, 우측 여백은 좌측이 "X" 디멘전의 11배이상이고, 우측은 7배 이상이어야 하며, 마지막은 체크 디지트로 데이터의 잘못 여부를 확인하며 D/C 로 표시하기도 한다.
12자리의 구성
* 1자리 : 생산품목 분류(예:0-식료품, 2-고기,3-의료품)
* 5자리 : 제조업체 코드
* 5자리 : 상품명 코드
* 1자리 : 체크디지트


EAN(European Article Number) 바코드

미국의 UPC 코드 제정 이후 유럽의 12 개국이 모여 국제적인 공통상품 코드를 제정했는데 이것이 바로 EAN(European Article Number)코드이다.
EAN 코드는 UPC 코드보다 상위 레벨의 코드로 EAN 코드를 판독할 수 있는 판독기는 UPC코드를 읽을 수 있으나 그 반대는 성립되지 않는다.
EAN 코드는 13 개의 문자를 포함 할 수 있는데 바코드로 표현되는 것은 12 자리 이고 맨 좌측의 문자는 수치로 표현되므로 UPC 와 동일한 심볼 길이인 95X를 갖는다.
EAN 코드의 종류에는 EAN-13, 즉 13개의 문자를 포함하는 표준형과 EAN-8인 8개의 문자를 포함하는 단축형이 있다.


KAN(Korean Article Number) 바코드

KAN 은 한국공통상품 코드로 판매시점에 필요한 정보를 신속히 파악할 수 있는 POS 시스템이 보급되면서 미국과 유럽에서 EAN 및 UPC 코드를 사용하고 가까운 일본에서도 EAN 에 가입하여 JAN 코드를 사용하고 있다.
우리 나라에서도 이와 같이 국제적인 상황에 맞추어 1988년 EAN 에 가입과 동시에 KAN 코드를 제정하게되었다.
KAN은 표준형 13자리와 단축형 8자리의 두가지가 있는데 표준형 코드의 구성은 제조국코드 2자리, 제조원 코드 5자리, 상품코드 5자리, 체크 문자 한 자리로 구성된다.
EAN 및 JAN 은 두 자리의 숫자를 채택해 주로 국가 코드로 사용되고 우리 나라의 경우 EAN 으로부터 국가번호 코드로 " 880 "부여받았다.
상품 제조업체 코드 5 자리는 일정한 기준에 의해 제조업체나 수입업자들이 사용하되 공통 상품를 관장하고 있는 코드 지정 기관이 각 대상업체에 부여하고 있다.
단축형 코드의 구성은 주로 인쇄 공간이 부족하거나 표준형 코드의 사용이 부적당한 경우 사용된다. 표준형과 거의 같지만 제조업체 코드의 경우 표준형이 5 자리인데 반해 단축형은 4 자리로 구성되며 상품 품목 코드에서도 5 자리인 표준형과 달리 1 자리로 구성된다




BARCODE SYSTEM 도입시 효과

    데이터 입력의 간소화
      사람이 키를 직접 펀치하는 등 수작업으로 인한 번거로움에서 바코드 스캐너가 직접  정보를
      입력하므로 데이터 입력이 간소하다.

    데이터 입력시 에러율 감소
      키보드를 사용하여 사람이 직접 입력할 때에는 그 사람의 숙련도에 따라 에러가 발생하지만
      바코드는 각각의 문자가 자체적으로 검사할 수 있도록 고안되어 있으며  정확한 입력으로
      인해 에러를 거의 발생시키지 않는다.

    자료 처리 시스템의 구성이 가능
       바코드는 그 일정한 높이 중 95%가 훼손되더라도 데이터 입력에 지장을 주지 않으므로
       사용자가 손쉽게 자료를 이용할 수 있다.

    다양한 프린터의 사용
       바코드는 현재 이용되고 있는 모든 프린팅 기법을 사용할 수 있다.



BARCODE(바코드)의 정의

바코드는 굵거나 가는 바(검은 막대)와 스페이스(흰 막대)의 조합에 의해 영 숫자 또는 특수 기호를 광학적으로 판독하기 쉽게 부호화한 것이다. 이것을 이용하여 정보의 표현과 정보의 수집, 해독을 가능하게 한다. 문자나 숫자를 나타내는 검은 바와 흰 공간의 연속으로 바와 스페이스를 특정하게 배열해 이진수 0과 1의 비트로 바뀌게 되고 이들을 조합해 정보로 이용하게 되는데, 이들은 심벌로지라고 하는 바코드 언어에 의해 정의된 규칙에 의해 만들어진다. 즉, 바코드는 컴퓨터 내부 로직의 기본인 0과 1의 비트로 이루어진 하나의 언어로, 바의 두께와 스페이스의 폭의 비율에 따라 여러 종류의 코드 체계가 있다. 이 인쇄된 코드는 바코드 인식 장치에 빛의 반사를 이용해서 데이터를 재생시키며 재생된 데이터를 수집, 전송하는 것이다.



BARCODE SYMBOL(바코드심벌)의 구조

정보를 바코드로 표현하는 방법에는 여러 가지가 있으며 이를 바코드 심벌로지라고 한다. 바코드 심벌로지는 현재까지 약 150여 종이 개발되어 있으며 같은 데이터라도 심벌체계에 따라 다르게 표현될 수 있으므로 각각의 특성을 충분히 고려한 후 적절한 코드를 선택해야 한다. 바코드 심벌의 구조는 코드의 종류에 따라 다르다.

    QUIET ZONE
       바코드의 시작과 끝에는 여백이 있는데 이 여백을 QUIET ZONE이라 하여 가장 좁은 요소의
       10배 이상으로 지정되어 있으며 시작 문자의 앞과 멈춤 문자의 뒤에 있는 공백 부분을 가리
       키며 바코드의 시작 및 끝을 명확하게 구현하기 위한 필수적인 요소이다. 심벌 좌측의 여백을
       전방 여백, 우측의 여백을 후방 여백이라 한다.

    START/STOP CHARACTER
       시작문자는 심벌의 맨 앞부분에 기록된 문자로 데이터의 입력 방향과 바코드의 종류를 바코드
       스캐너에 알려주는 역할을 한다. 멈춤 문자는 바코드의 심벌이 끝났다는 것을 알려 주어 바코드
       스캐너가 양쪽 어느 방향에서든지 데이터를 읽을 수 있도록 해준다.

    CHECK DIGIT
      검사 문자는 메시지가 정확하게 읽혔는지 검사하는 것으로 정보의 정확성이 요구되는 분야에
      이용되고 있다.

    INTERPRETAION LINE
      사람이 육안으로 식별 가능한 정보(숫자, 문자, 기호)가 있는 바코드의 윗부분 또는 아랫부분을
      말한다.

    BAR/SPACE
      바코드는 가장 간단한 넓고 좁은 바와 스페이스로 구성되어 있으며 이들 중 가장 좁은 바/
      스페이스를 'X' 디멘전이라 부른다. 'X' 디멘전이 바코드의 구조상 가장 최소 단위를 이루는
      것이면 모듈이라고 한다. 좁은 바/스페이스와 넓은 바/스페이스는 1:2 또는 1:3 ,기타 비율이
      필하다.

    INTERCHARACTER GAPS
      문자들 간의 스페이스('X' 디멘전 크기)를 말한다.



BARCODE(바코드)의 동작과 해독 원리 : 바코드 스캐너 원리

바코드에 있는 정보를 해독하기 위해 변화하는 값에 작은 빛의 점들이 스캐너를 경유하여 바와 스페이스를 스쳐가면서 반사해 주는 것이다. 바코드의 검은 막대 부분인 블랙바는 적은 양의 빛을 스캐너 안으로 반사해 들어가고 검은 막대의 중간 중간에 있는 하얀 스페이스 바는 많은 양의 빛을 반사해 낸다. 반사된 빛의 양의 차이는 스캐너 안에 있는 빛 검출기에 의해 전기적인 신호로 번역되고, 이렇게 번역된 신호는 특정한 문자와
숫자를 나타내기 위해 여러 가지 조합으로 사용되는 2진수 0과 1로 바뀌어진다. 이렇게 바뀌어진 0과 1의 조합으로 문자 및 숫자를 판독한다.
바코드 리더는 볼펜과 생긴 펜 타입과 접촉신인 CCD 타입, 레이저빔으로 인식하는 형태인 레이저 타입 등 여러 가지가 있다. 어느 것이나 디코더라고 하는 번역기의 회로나 디코더 프로그램에 의해 컴퓨터나 바코드가 수집할 수 있는 형태로 변환한 뒤에 호스트 컴퓨터로 데이터를 전송하게 된다.



BARCODE(바코드) 도입(사용) 효과

    정보처리가 정확성
    DATA입력의 신속성
    작업장의 제한을 받지 않는다.
    기존 시스템의 변형이 필요 없다.
    인건비와 관리비 등의 유지비를 절감시킨다.
    운영에 숙련이 불필요하다.
    바코드의 판독 원리



BARCODE(바코드) 적용(응용) 분야

    유통 관리
       거래시 발생하는 판매,주문,수금, 등의 업무를 즉각적으로 컴퓨터에 입력함으로써  모든판매
       정보를 한눈에 알 수 있다.

    자재, 창고 관리
      자재의 수급 계획부터 자재 청구, 입고, 창고 재고 및 재고품 재고 파악, 완제품 입고에 이르기
      까지 자재에 관련된 정로를 추적, 관리한다.

    근태 관리
      정확한 출퇴근 시간 및 이와 관련된 이를 통한 급여 자료 산출, 출입에 관한 엄격한 통제가
      가능하다.

    출하 선적 관리
      제품을 출하,창고 입출고시에 그 정보를 읽음으로써 제품의 수량 파악,목적지 실별을 신속하게
      할수 있다.

    매장 관리
      판매, 주문, 입고, 재고 현황 등 각 매장의 정보를 신속하게 본사 호스트 컴퓨터로  전송하며
      또한 POS 터미널 자체 매장 관리도 할 수 있다.



BARCODE(바코드)의 종류



데이터(Data)의 표현 방법에 따라





불연속형 (Discrete Type)







각 문자들이 독립적으로 분리 되어 있고, 문자들 사이에는 갭(Gap)이 존재하며, 각 문자가 바(Bar)로 시작해서 바(Bar)로 끝나는 바코드 심볼로지를 말한다. 해독이 될 경우에도 문자별로 다루어진다.





  연속형 (Continuous Type) :







불연속형 심볼로지와는 다르게 문자사이의 갭(Gap)이 존재하지않으며, 각 문자는 바(Bar)로 시작해 스페이스(Space)로 끝나는 바코드 심볼로지를 말한다. 다음 문자의 시작문자에의해서 문자의 끝이 구별된다.













데이터(Data)의 배열 방법에 따라





1(일)차원(선형) 바코드 심볼로지







1(일)차원 바코드 심볼로지들은 데이터를 횡축(X 방향)으로 배열하는 단순한 형태로서 1970년대 초 이래 많은 종류가 개발되어, 심볼의 길이(데이터의 길이)가 가변적이고,오류 검출 기능과 보다 높은 데이터 밀도를 가질 수 있게 되었으며, 모든 Alphanumeric 데이터를 표현할 수 있는 형태로 발전하였다. 일차원 바코드는 제품 정보나 물류 정보 자체보다는 이들을 담고 있는 데이터 베이스에 접근하는 데이터 키(Data Key)를 표현하는데 이용되고 있다. 이와 같이 데이터 키(Data Key)를 통하여 외부에 이미 존재하는 데이터 베이스 시스템에 접근하는 방식을 번호판(Licence Plate)구조라 부른다.
이 일차원 심볼로지의 번호판 구조는 두 가지의 중요한 이점을 가지고잇다. 첫째는 상대적으로 짧은 데이터와 심볼로지로서 많은 양의 데이터를 참조할 수 있다는 점과, 둘째는 상품의 데이터베이스(Data Base)의 내용을 변경시킬 경우에도 바코드 심볼을 다시 인쇄할 필요가 없다는 점이다.











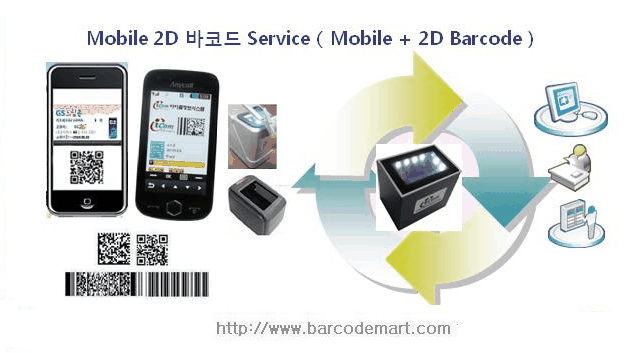

2(이)차원 바코드 심볼로지





2차원(2D) 심볼로지는 양축(X 방향, Y 방향)으로 데이터를 배열시켜 평면화 시킨 것으로서 기존의 일차원(1D) 바코드 심볼로지가 가지는 문제점인 데이터 표현의 제한성, 즉 선적용 패키지와 같이 로트번호, 구매 주문 번호, 수취자, 수량 기타 정보 등의 다양한 내용을 바코드로 표현하여 대상물에 부착하거나 동반시킴으로써 대상물의 이동과 함께 데이터가 수반 되도록 할 때의 많은 데이터의 표현이 불가능한 점을 보완하기 위하여 1980년대 중반에 등장하게 되었다. 이런 의미에서 이차원(2D) 심볼로지는 포터불 데이터 파일(Portable Data File)의 개념을 가지고 있으며, 또한 전기적으로 연결되어 있지 않은 두 컴퓨터 사이에서 바코드는 데이터 교환의 가교 역할을 할 수 있기 때문에 데이터 브리지(Data Bridge)의 개념도 가지게 된다. 즉, 하나의 컴퓨터 시스템에서 출력된 데이터 파일은 이차원 심볼로 표현되어 타 컴퓨터 시스템에 키보드를 치지않고 재입력이 가능하다는 것이다.
2차원 심볼로지의 장점은 하나의 심볼에 대용량의 데이터를 포함시킬 수 있는 점과 좁은 영역에 많은 데이터를 고밀도로 표현할 수 있다는 점, 공간 이용률이 매우 높다는점과, 심볼이 오염되거나 훼손되어 데이터가 손상되더라도 오류를 검출하여 복원하는 능력이 탁월한 점이며, 또한 흑백 엘리트먼트가 변에 구속되어 있지 않아 심볼 인쇄 및 판독이 쉽고 심볼의 판독을 360°다방향으로 할 수 있으며, 한국어를 비롯한 모든 외국어 그리고 그래픽 정보까지도 표현할 수 있는 장점이 있다. 2차원 심볼로지는 데이터를 구성하는 방법에 따라 크게 다층형 바코드(Stacked Bar Code)와 매트릭스형 코드 (Matrix Code)로 나뉜다.















(1) 다층형 바코드









1차원 바코드와 같이 개별적으로 인식될 수 있는 몇 개의 문자가 모여 수평 방향으로 열(Row)을 구성하며 열 안에는 1개 이상의 데이터문자를 포함하고, 하나의 심볼 안에는 최소 2개 이상의 열을 포함 한다. 각 열은 독특한 심볼 시작(Start) 패턴과 종료(Stop)패턴을 가지고 있으므로 바코드 판독기는 열의 순서와 관계없이 어떤 열이 읽 혔는지 분간할 수 있다. 또한 심볼안에는 몇 개의 열(Row)과 줄(Column)이 있는지에  대한 정보와 심볼 종료 패턴이 있으므로 심볼 내의 모든 데이터가 정상적으로 판독되었는지를 확인할 수 있다. 다층형 바코드는 1차원 심볼로지의 연장선상에 있으므로  특수한 별도의 장비가 아닌 상용화된 범용 스캐너로 판독이 용이한 장점이 있다. 다층형 바코드에는 PDF-417, Code 16K, Code 49, Codablock 등이 있다.















(2) 매트릭스형(Matrix Code) 바코드









정방형의 동일한 폭의 흑백 요소를 모자이크식으로 배열하여 데이터를 구성하기 때문에 심볼은 체크 무늬 형태를 띤다. 이 심볼을 판독하는 스캐너는 각 정방형의 요소가 검은지 흰지를 식별해 내고 이 흑백 요소를 데이터의 비트(Bit)로 삼아서 문자를 구성 한다. 이런 단순 구조로 인해 다층형 심볼로지나 선형 심볼로지보다 더 쉽게 인쇄나  판독이 가능하다. 그 이유는 바코드에 있어서 서로 다른 폭의 엘리먼트를 배치하거나 판독하는 일이 가장 어려운 일의 하나이기 때문이다. 매트릭스형 코드에서는 흑백 엘리먼트의 존재 여부만 확인하면 되므로 데이터가 엘리먼트의 변에 구속되지 않아서 다층형 또는 선형(1D) 심볼로지에 비해서 데이터의 오차 허용도(Tolerance)가 작아도된다. 이와 같이 매트릭스형 코드는 흑백요소를 데이터 비트로 삼아 수평 및 수직 방향으로 배열하므로 2D Array 코드라고도 불린다. 매트릭스 코드에는 Maxicode, Code 1,
 DataMatrix, Vericode, ArrayTag, Dot Code , Softstripe등이 있다.

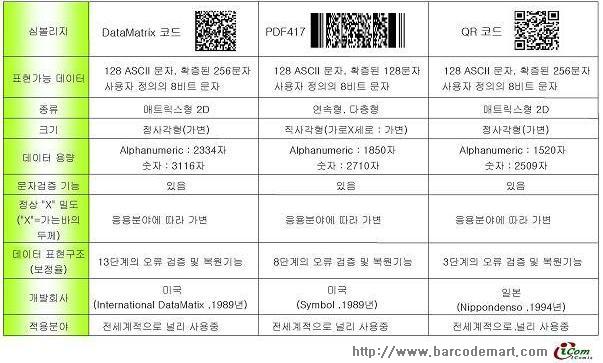

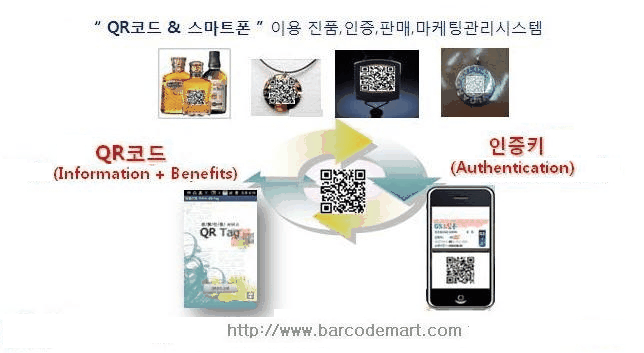

2D Barcode Datamatrix, PDF417, QR :: 2차원바코드 Datamatrix코드, PDF417코드, QR코드

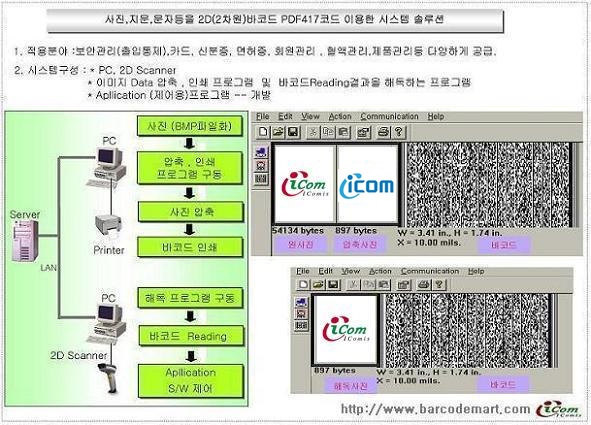

2D Barcode PDF417 이용한 바코드 솔루션 시스템





















BARCODE(바코드)의 해독의 구성 및 원리

바코드 판독 시스템의 구성요소는 바코드 심볼, 스캐너, 디코더, 컴퓨터가 포함된다. 바코드 리더는 스캐너와 디코더로 구성되어서 바코드 심볼을 컴퓨터가 받아들일 수 있는 데이터 양식(Fomat)으로 변환시켜 주는 역할을 한다. 바코드 리더는 심볼의 판독에 필요한 핵심기능 부문과 데이터 I/O및 사용자의 상호 작용에 필요한 보조기능 부분으로 세분할 수 있다. 스캐너에는 광 주사부와 수광부, 증폭 및 신호처리회로, 디지털 신호화회로가 포함된다. 디코더에는 엘리멘트의 변(Element Edge) 탐지회로, 마이크로 프로세서, 해독 알고리즘이 저장되어 잇는 ROM(또는 Firmware), RAM, 데이터 I/O, 사용자에 대한 경보장치(Lamp, Buzz)가 필수적이며, 부가적으로 데이터 표시부(Display), 키보드 입력부, 외부기기 제어부, 보조 기억장치가 접속될 수 있다. 포스(POS)용으로 널리 이용되는 휴태형 터미널(Portable Terminal)의 경우에는 LCD표시판과 키보드 뿐만아니라 데이터를 자체 보관할 수 있는 대용량의 RAM이나 하드 디스크  같은 보조 기억장치를 가지고 있으며, 이 데이터를 컴퓨터에 전송할 수 있는 모뎀장치나 무선장치를 포함하고 잇다. 공장 자동화에 널리 이용되는 네트워크 콘트롤러(Controller)용 디코더는 LCD 표시판과 키보드뿐만 아니라 멀티플렉서(Multiplexer)기능과 컴퓨터와 통신을 위한 프로토콜(Protocol)변화 기능까지 포함하고 있다.




LED(Light Emitting Diode)





이 소자는 주로 직접 접촉하여 읽게 되는 Wand(Pen Scanner)의 광원으로 사용되고 있으며 근래에 개발된 CCD(Charge Coupled Device) 센서를 이용하여 한꺼번에 데이터를 읽어들이는 형, 비접촉식으로 읽는 형, Self-Scanner 형등 새로운 모델들이 계속 발표되고 있다. 이 LED광원의 종류로는 적외선 LED(930~940nm)와 가시광선 LEN(630~700nm)가 있으며 전자는 카-본 함유율이 낮은 잉크로 된 바코드는 읽지 못하는 단점이 있으나 이 특성을 이용하여 바코드의 보안에 이용하기도 한다.















He-Ne Laser (632.8nm)





비접촉식으로 운용되며 5cm정도 부터 몇미터까지 판독 가능하며 짧은 거리에서 사용할 경우 고밀도의 바코드를 판독할 수 있어 슈퍼마켓, 공장등에서 가격이 비싼 단점이 있지만 널리 이용되고 있다. 또한 초당 300회 이상 900회까지 판독할 수 있는 고속Self-Scan형도 있어 고속 컨베이어 등에 적용할 수 있다.















LD (Laser Diode)





He-Ne Laser이 단점을 보완할 수 있는 형으로 전력소비가 적고 수명이 길며 가격이 낮아 근래에 많이 이용되고 잇는 형이다. 다만 He-Ne Laser에 비해 사용거리가 짧고 파장이 적외선 영역이기 때문에 적외선 LED가 가진 단점을 내포하고 있기는 하지만 조만간 가시광선 LD의 상용화가 예상되어 그 사용영역이 확대되리라 본다.















광센서(Photo Detector)





광원으로부터 나온 빛은 바코드에 의해 반사되어 Photo Detector로 흡수된다. 이때 바(Bar)와 여백(Space)에서 반사되는 빛의 양 차이에 의해 Photo Detector에서 나오는 출력은 변조가 된다. 한편 수천개의 Photo Detector에 의해 구성된 CCD(Charged Coupled Device)를 사용한 것은 한꺼번에 바코드 데이터를 판독할 수 있어 Wand의 결점을 크게 보완함과 동시에 Laser Scanner에 비해 가격도 저렴하여 널리 보급되고 있다.















A/D 변환기(Analog to Digital Converter)





Photo Detector 에서 출력된 바코드 데이터는 아날로그 증폭기에서 증폭된 후 A/D교환기 에서 컴퓨터가 판독할 수 있는 디지털 출력으로 변환된다.

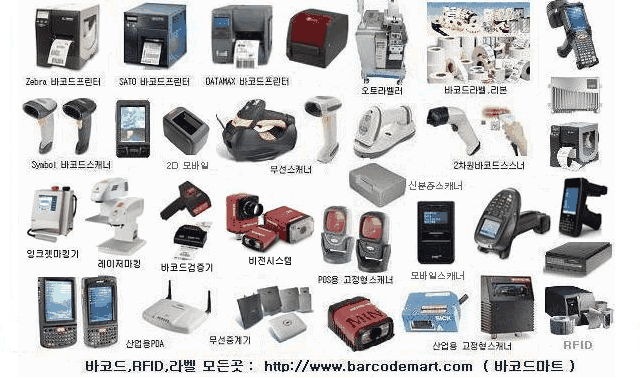

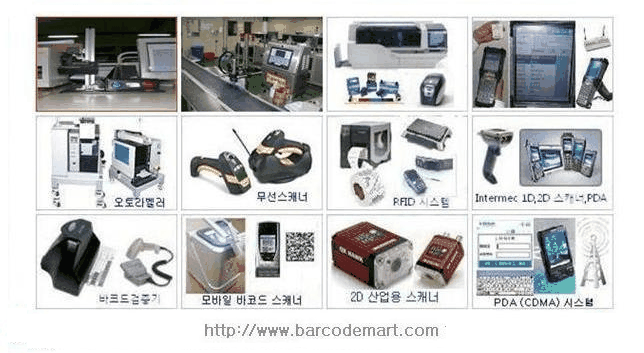

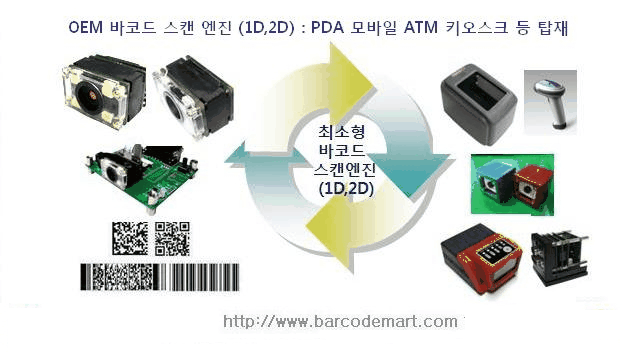

BARCODE(바코드)의 H/W 종류 및 특징



Light Pens (Wand)





보편적으로 이용되는 바코드 판독기
휴대가 간편함
판독속도는 초당 3 ~ 50 Inch
주로 사용되는 광원은 LED 광원
판독확인은 Decode나 컴퓨터의 확인 신호음으로 가능하다.
여러 종류의 바코드 판독기에 부착하여 사용할 수 있다.





바코드 판독기중 가장 보편적으로 사용되는 Pen Type Scanner(Wand)는 가격이 저렴하고 휴대가 용이하며 바코드의 크기에 관계없이 사용할 수 있는 장점을 가지고 있다. 그러나 이 Pen Bar Code Scanner를 사용할 시에는 몇가지 유의점이 있는데 그 내용은 다음과 같다. 바코드와 PEN의 판독각도는 90도를 유지하는 것이 바람직하다. 판독시 바코드 심볼의 좌측 여백(Quite Zone)의 맨 끝에서 우측 여백(Quite Zone)의 끝까지 부드럽게 이동해야 한다. 바코드의 심볼위에 Pen Scanner가 접속하여 판독하되 강한 힘을 주어 바코드 심볼의 파손이나 번짐이 있게 하여서는 안된다. Pen Type의 Scanner는 영구적으로 사용이 가능하나 사용자의 부주의로 바닥에 떨어지거나 순간적인 충격을 주어 파손되는 경우가 있으므로 주의 하여야 한다.















CCD (Charge Coupled Device) Reader





여러 개의 LED광원사용
높은 정밀도로 바코드 판독가능
판독거리는 5mm ~ 10mm가 일반적
바코드 심볼의 길이가 긴 것은 판독이 불가능하다.





CCD Type의 바코드 스캐너는 Pen Type Scanner의 판독원리와 비슷하나 여러개의 LED광원을 이용. CCD Image Sensor 를 사용하는 것이 다르다. 이 CCD Scanner는 CCD의 Reading폭 범위내에서 사용이 가능하도록 바코드심볼을 일정하게 규격화하여사용할 때 많이 사용되고 특히 빈번한 바코드의 판독이나 정밀도를 요하는 경우 널리이용된다. 사용시에는 가동부가 없기 때문에 안전성과 고신뢰성을 가지고 있어 특별한 유의 사항이 없으나 가능한한 바코드 심볼위에 접촉하여 판독하는 것이 바람직하며 작업시나 작업후에 충격을 주지 않도록 하여야 한다.















GUN TYPE SCANNER





가시광 반도체 Laser사용
먼 거리의 바코드 심볼 판독
판독거리는 최고 5m까지 다양
창고 및 제조 과정에서 많이 사용





Gun Type Bar Code Scanner는 Pen Type이나 CCD Scanner가 먼 거리를 판독할 수 없는 점을 보완하기 위하여 창고 및 제조 과정에서 주로 사용된다. 특히 이 Gun type barcode scanner는 가시광 반도체 Laser를 사용함으로써 데이터의 Reading이 빠르고 정확하나 Laser 광원이 인체에 손상을 주지 않는 범위내에서 사용하여야 하므로 판독거리가 제약을 받는 경우도 있다. 사용상의 유의점은 Barcode 심볼위에 정확히 Laser를 주사하여야 하고 Laser광원을 눈이나 약한 피부에 접하지 않도록 하여야 하며 충격이나 파손이 되지 않도록 유의하여야 한다.















 PORTABLE DATA ENTRY TERMINALS





자제적인 컴퓨터기능 내장하여 데이터 집약 기능
주 컴퓨터(Main Computer) 및 처리용 컴퓨터에 직접 전송
작업장소의 자유자재로 이동 신속한 데이터 전송 및 자체 프로그램 이용가능





Portable data entry terminal은 독자적인 소형 컴퓨터의 기능을 내장하여 작업자가 특정한 컴퓨터에 속박되지 않고 자유자재로 작업장소를 변경하면서 바코드 판독기(BarCode Reader)를 부착하거나 수작업에 의한 데이터 입력으로 신속하게 정보를 수집할 수 있어 유통분야 및 창고관리, 공정관리, 재고 관리 등에 많이 이용되는 장비이다. 특히 이 Portable terminal은 밧데리 및 프린터, 전송용 모뎀(Modem)등을 부착할수 있어 일반공중전화 회선을 이용하여 각 지방등 먼 거리에서 수집된 데이터를 서울등 본상지역으로 신속하게 전송할 수 있고 독립된 컴퓨터로서 입력된 데이터 확인을 프린트하여 관리할 수 있다.





BARCODE(바코드) SYSTEM 필요성

     Data 입력의 간소화
     Data 입력시 Error감소(Errorless Date Collection System)
     사용자가 손쉽게 이용할 수 있는 자표처리 System 구성이 가능
     다양한 인쇄가 가능하므로 여러 분야에 적용가능



BARCODE(바코드)심볼 인쇄방법 및 용도별 적용장비

    외주 인쇄 방법(Off-Site Printing)
    사용자 인쇄방법(On-Site Printing)


도트 매트릭스 인쇄기 (Dot Matrix Printer)
        드럼 인쇄기(Drum Printer)
           바코드 라벨이나 태그를 인쇄하기 위하여 특별히 고안된장비

감열 인쇄기(Thermal Printer)
           운동하는 부품이 적으므로 가격이 저렴하고, 조용한 인쇄가 가능하다. 또한 구조가 단순
           하므로 휴대용 라벨 인쇄기로도 널리 사용된다.

열전사 인쇄기(Thermal Transfer Printer)
           감열리본은 별도로 사용 열이나 자외선에 의해 여향을 받지 않는 안정된 고품질 심볼이 된다.

정전 인쇄기(Electrostatic Printer)
           비접촉식이므로 조용하여 생산라인이나 사무실,  컴퓨터실에 적합하다.

잉크 분사 인쇄기(Ink Jet Printer)
           곡면, 거친 면 등에 인쇄하는데 적합하다.
